00.磁場解析(Luvens、モータの過渡解析)チュートリアル概要
このチュートリアルでは、磁場過渡解析機能(Luvens)を利用し、IPMモータのトルクや磁束密度分布を計算します。
-
このチュートリアルでは手動でモデルを作成してますが、モータモデリングツールを利用すると自動作成することができます。
詳細は「磁場解析(Luvens、モータモデリングツール」を参照下さい。
-
静解析、調和解析を行いたい場合は、「磁場解析(Gauss、静解析」のチュートリアルを実施してください。
解析空間
解析条件
|
|
||||||||||
モデル形状
2次元、1/2周期対称モデルで計算します。 モータの径は100[mm]です。
|

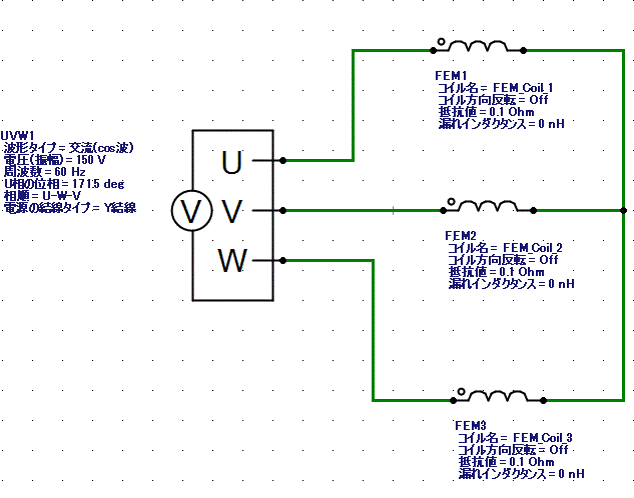

外部回路下図の外部回路で解析します。 相抵抗は0.1Ωです。
|
||||||||||
計算結果図
磁束密度のコンター図 |

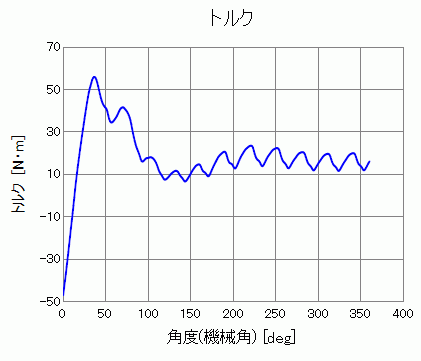

トルク  |
