1. まず、ステータコアを作図しやすいよう、ロータ部分を非表示にしておきます。

   [モデル]タブの

   の

   [全非表示] をクリックします。

2. ステータコアの元となる直線を作図します。

   [モデル]タブの から、[ワイヤボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。の新規作成]-[直線（ワイヤボディ)] をクリックします。

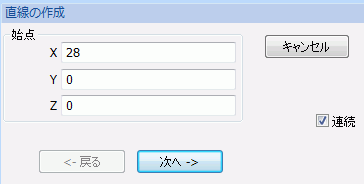

3. パラメータ入力ダイアログに始点（X:28、Y:0、Z:0）を入力し、をクリックします。

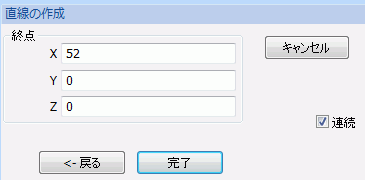

4. パラメータ入力ダイアログに終点（X:52、Y:0、Z:0）を入力し、をクリックします。

5. これで、直線ができました。

   パラメータ入力ダイアログのをクリックし、終了します。

6. 次に、直線を加工してステータコアを作図します。

   [モデル]タブの

   の

   [ボディの引きのばし]の右横の▼を押下し、

        出てきたサブメニューから[回転体の作成]をクリックします。

（または右クリックしてメニューを表示させ、[変形]-[回転体]をクリックします。）

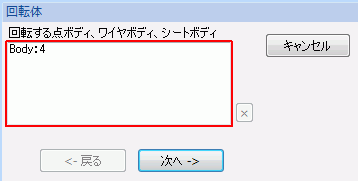

7. 直線のボディを選択します。

8. [回転体]ダイアログのをクリックします。

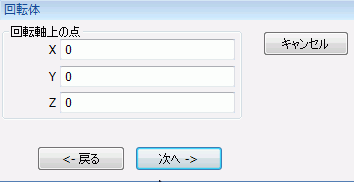

9. 回転軸上の点を指定します。

   パラメータ入力ダイアログに回転軸上の点（X:0、Y:0、Z:0）を入力し、をクリックします。

10. 回転軸の方向ベクトルを指定します。

    パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:1、Z:0）を入力し、をクリックします。

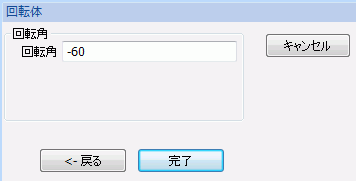

11. 回転角を指定します。

    パラメータ入力ダイアログに回転:-60を入力し、をクリックします。

　　　　　これで、ステータコア形状の1/3ができました。
