02.モデルを作成する
円を作図します。
手順
-
[モデル]タブの
 から、[シートボディの新規作成]  右横の▼を押し、
出てきたサブメニューの[]
 をクリックします。
|
|
|
-

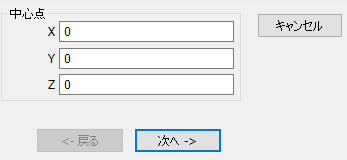

中心点を指定します。に中心点（X:0、Y:0、Z:0）を入力し、 をクリックします。
-
パラメータ入力ダイアログの楽な入力方法
0の時は未入力でもOKです。
<Tab>キーで次の項目へ移動できます。
で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。
-
指定する方法として、
この手順ではパラメータ入力ダイアログに値を入力する方法を示していますが、上でクリックして指定する方法もあります。
|
|
|
-
円の半径を設定します。
パラメータ入力ダイアログに半径:3を入力し、 をクリックします。
|
|
|
円が1つ描けました。 |
|
|
-
続けて、中心点を指定します。
パラメータ入力ダイアログに中心点（X:0、Y:0、Z:0）を入力し、をクリックします。
|
|
-
円の半径を設定します。

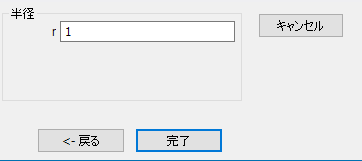

パラメータ入力ダイアログに半径:1を入力し、をクリックします。
|
|
-
最後にパラメータ入力ダイアログの をクリックし、終了します。
|
|
|
これで、円が2つ描けました。
-
モデルの大きさを変えたい時は、
 の
[ズーム] をクリックし、マウス左ボタンを押したままマウスを左右に動かしてみてください。
大きさが変わります。
視点操作の詳細については「視点操作」を参照ください。
|
|
-
間違った時に元の状態に戻すことができます。一度、操作してみましょう。
[モデル]タブの
 の
[モデリング及び属性操作を元に戻す] をクリックします。
[モデリング及び属性操作をやり直す] をクリックすると、
元に戻すコマンドで元に戻した処理をやり直します。
|
|
