00.音波解析(Mach)チュートリアル概要
このチュートリアルでは、空気中に配置された円盤形状の振動体によって発生した音波の音波解析を行います。
振動体は、Z=0の同じ位置に２枚あって、１枚がZ>0領域の空気を駆動し、もう一枚がZ<0領域の空気を駆動します。
XY面が対称面になるので、１／２モデルの解析を行います
解析条件
|
設定内容 |
設定値 |
|
解析空間 |
3次元 |
|
解析の種類 |
|
|
モデル単位 |
m |

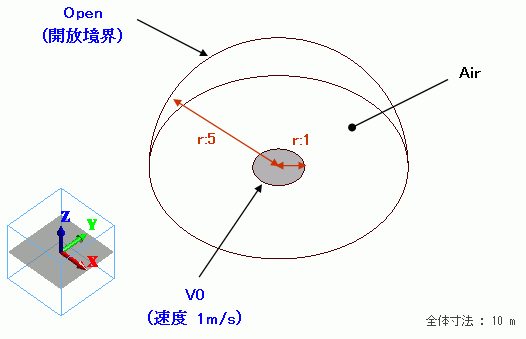

モデル形状
半球形状ソリッドボディで空気を定義し、半球面表面に開放境界条件を
適用しています。また、円形のシートボディ（転写用ボディ）を定義し、
速度境界条件を適用しています。
計算結果図
駆動周波数が高くなるにつれ、音圧の分布が変化していく様子が分かります。
|

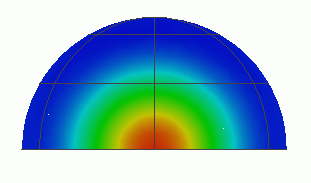

周波数52.7[Hz]での音圧コンター図 |
周波数158.1[Hz]での音圧コンター図 |
周波数263.5[Hz]での音圧コンター図 |
|

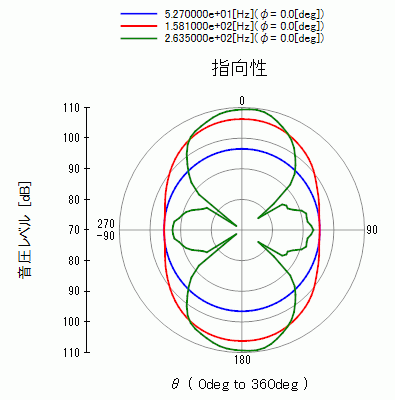

音圧レベルの指向性Polarグラフ |
|
|
