07.計算結果の表示・確認

いろいろな形式で計算結果を確認できます。
今回は、音圧のコンター図を断面表示し、確認してみましょう。

  • FemtetのVer.やパソコンの違いによって、計算結果には誤差が生じます。

手順

  1. 計算値の確認をします。

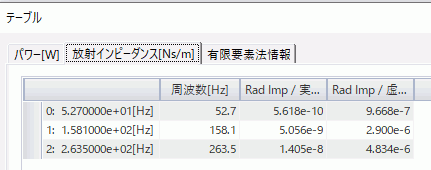

    パワーや放射インピーダンスがテーブルに表示されています。

  • テーブルを閉じた場合は、[解析結果ウィンドウ]タブから、 [テーブル] で再表示できます。
    テーブルでは値のコピー&ペーストやCSV形式でのエクスポートが可能です。


  1. 次に、コンター図を表示してみましょう。

    この内容は、[解析結果]タブから、



    [グラデーションコンター図]     をクリックします。

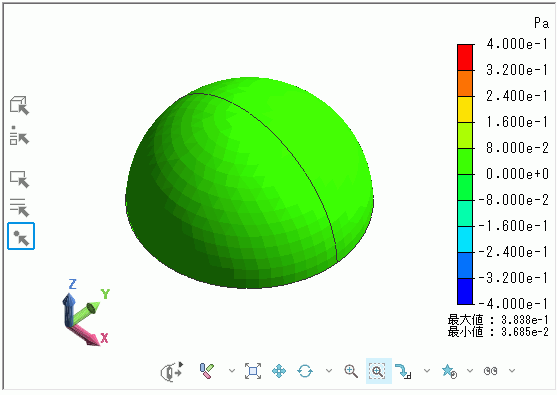

    音圧のグラデーションコンター図が表示されます。





  • コンター図やベクトル図等の結果表示設定を登録することができます。

    以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

    詳細は「結果表示設定の登録」を参照してください。




    • コンターのレンジ等を設定するには

      [解析結果]      タブから、



      [描画設定]       をクリックします。

      [描画設定]      ダイアログを、[コンター]タブにし、

      最小/最大値や、分割数、色等を設定します。


コンタータブの説明はこちら




    • 任意の点の値を調べるには

      座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

      [解析結果]      タブから、



      [任意座標の計算結果]       をクリックします。




[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。


詳細については「任意座標の計算結果」を参照してください。





  • 任意座標の計算結果のフィールドや座標設定を登録して、後から使用することができます。

    詳細は「結果表示設定の登録」を参照してください。



すると、現在設定されているフィールドタイプのコンターおよびベクトルの値が、出力ウィンドウに表示されます。





  1. 次に、わかりやすくするため、断面図にします。

    [解析結果]    タブから、



    [断面図の表示]     をクリックします。

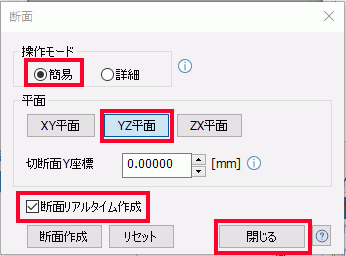

    [断面]    ダイアログが表示されます。




  1. [断面]ダイアログで[簡易モード]を選択します。

    [断面リアルタイム作成]    をONにして
    [YZ平面}    をクリックします。
    [閉じる]をクリックします。



  • [詳細モード]を選択すると複数断面や断面と表面の同時表示を実行できます。



　　　　[視点変更]の下▼を押下し、

　　　　出てきたサブメニューから[右側面視点] をクリックすると、視点が変更されます。

　　　　周波数52.7[Hz]での音圧コンター図が表示され、音圧の分布がよくわかります。



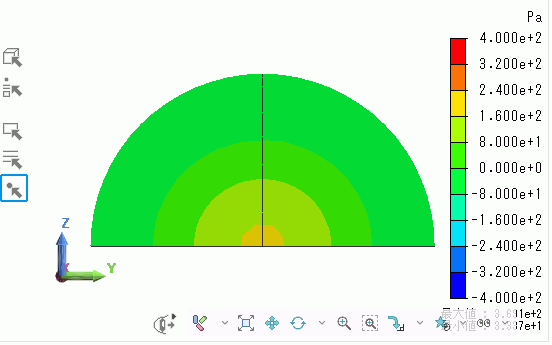

　　　　　　　　　周波数52.7[Hz]での音圧コンター図

  1. 次に、周波数を変更してみましょう。

    [解析結果]    タブから、




    モード     で周波数を変更します。


すると、周波数158.1[Hz]での音圧コンター図が表示され、音圧の分布が変化しているのがわかります。

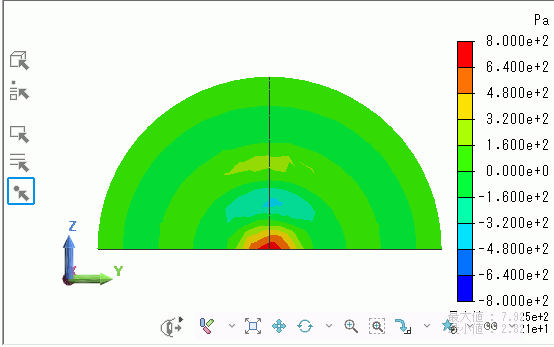

　　　　　　　　　周波数158.1[Hz]での音圧コンター図

  1. 同様に、モードの周波数を263.5[Hz]に変更し、音圧コンター図を表示してみましょう。

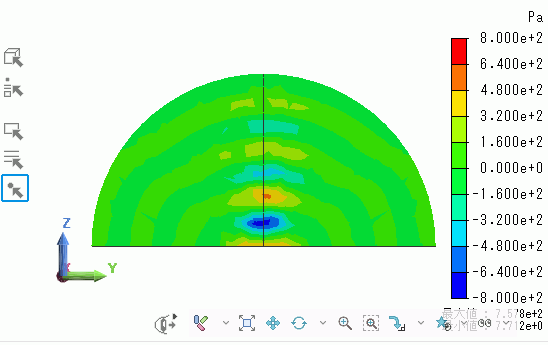

　　　　　　　　　周波数263.5[Hzでの音圧コンター図
