固体タブ

ボディの固体関連の属性を設定するタブです。

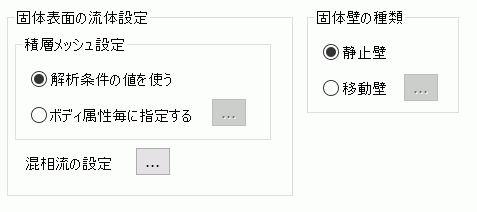

[Body 属性の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。

設定項目	解説
積層メッシュ設定	固体表面の流体側の積層メッシュの設定をボディ属性毎に行うことができます。 [ボディ属性毎に指定する]をチェックし、ボタンを押すと、「積層メッシュ設定」ダイアログが現れます。
混相流の設定	固体表面の接触角に関する設定を行います。ボタンを押すと、「混相流の設定[固体壁面]」ダイアログが現れます。
固体壁の種類	固体表面の固体壁の種類を指定します。移動壁では、ボディが一定の速度で移動する、もしくは、一定の角速度で回転する境界を指定することができます。ボダンを押すと、「移動壁の設定」ダイアログが現れます。
