モータ回転解析

磁場静解析(Gauss)において、モータのロータ部分を回転させながらトルクを算出する機能です。

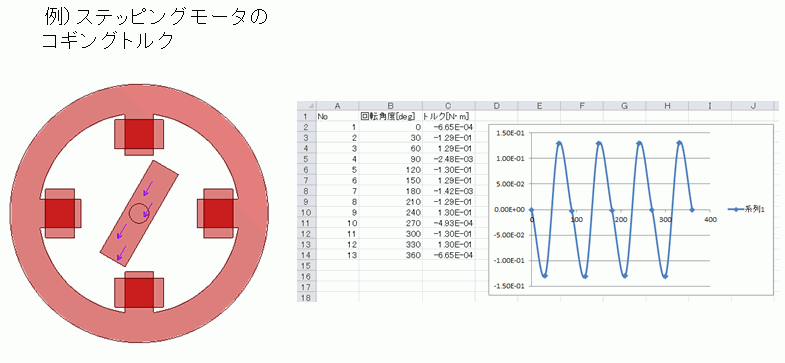

回転角度とトルクの関係を簡単に算出できます。

具体的には各角度で静解析を行い、トルクを算出します。

本機能では動磁場、誘導電流は考慮されません。
これらを考慮したい場合は、磁場過渡解析(Luvens)をご利用下さい。
「磁場過渡解析（Luvens、モータの過渡解析）」を参照して下さい。

ロータを指定し、そのロータを何度から何度まで何度ステップで回転させるかを設定しておくと、

各ステップごとにロータの形状と磁化方向の角度を変化させながら、解析します。

各ステップごとに変数値を変更することができますので、角度によってコイルの電流値を変化させることも可能です。
