モータ回転解析の手順

モデルを作成する

事前にモデル形状を作成し、材料やボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。属性などの設定をしておきます。

コイルの電流値を回転角度毎に変化させたい場合は、電流値を変数として
登録しておきます。
詳しい手順は「変数について」の変数の使用手順を参照して下さい。

モータ回転解析ダイアログを起動する

モデルの準備が整ったら、

[モデル]タブの

[解析実行] 下▼をクリックし、[モータ回転解析] をクリックします。

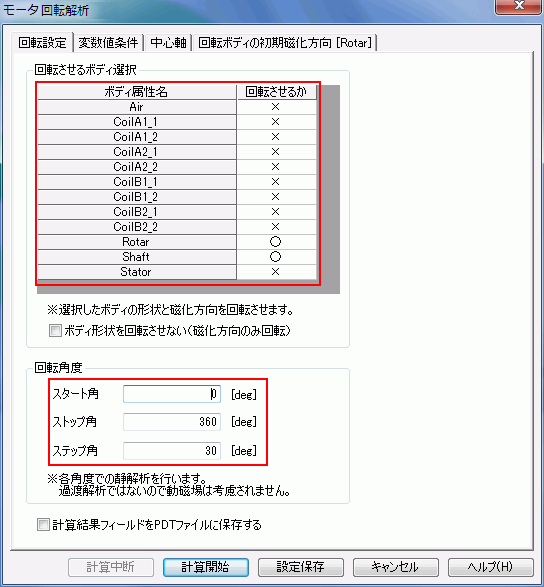

回転させるボディを選択する

回転させるボディ（ロータ）を全て選択します。
○を付けることで回転対象となります。
ここで選択したボディの形状と磁化方向を回転させます。
ここで選択したボディにかかるトルクが結果のトルクとなります。







回転角度を設定する

回転させる角度を設定します。
スタート角からストップ角でを指定したステップ角で等間隔にスイープさせます。


変数値条件を設定する

コイルの電流値を回転角度毎に変化させたい場合のみ設定します。
回転角度毎に変数の値を設定します。

計算を実行する

計算開始ボタンをクリックします。

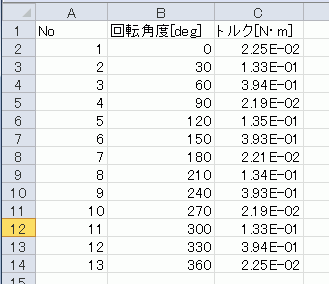

計算が終了すると、右図のように結果がcsvファイル データをカンマ","で区切って並べたファイル形式に出力されます。
