電場解析タブ

電場解析[Coulomb]の解析条件を設定するタブです。
[解析条件の設定]ダイアログに表示されます。ダイアログの表示方法は「解析条件の設定」を参照してください。

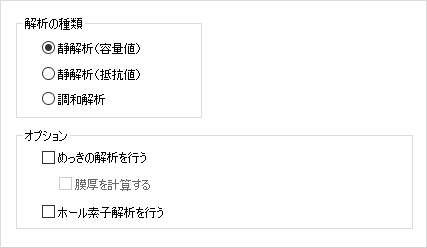

設定項目

解説

解析の種類

静解析（容量値）

一定の荷重、電圧を加える解析

容量値解析を行います。

静解析（抵抗値）

一定の荷重、電圧、電流を加える解析

抵抗値解析を行います。めっき解析もしくはホール素子解析の場合はこの抵抗値解析に限定されます。

正弦波で変化する荷重、電圧(交流)、電流(交流)に対する応答解析

オプション

解説

めっきの解析を行う

めっきの解析を行う場合にチェックします。
膜厚を計算するにチェックをいれると、めっき時間を設定することができます。

ホール素子解析を行う

ホール素子解析を行う場合にチェックします。

一旦設定を完了した解析条件は[モデル]タブの

から、[解析条件]を選択することで変更が可能です。
