06.ボディ属性と材料定数を設定する

ボディ属性、材料定数に名前をつけ、設定値を指定します。

ボディ属性とは、ボディ毎に設定する属性で、２次元解析のときの厚み、線要素を使用するときの線要素の幅、異方性材料を使用するときの座標系などを設定します。

またボディ属性は、その属性に名前を付けることにより分類しています。そのため、異なったボディ属性に同じ名前を設定することはできません。

材料定数とは、ボディを構成している材料データのことです。解析の内容により、設定を行う必要のある材料データが変わってきます。

この材料定数も、名前を付けることにより分類しています。そのため、異なる材料データを同じ名前で設定することはできません。

手順

流路に名前をつけます。

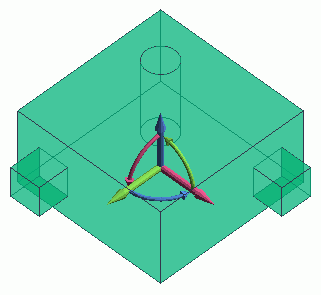

モデルウィンドウ上で、流路をハイライトして、クリックし、選択します。

　　　

クリック

ハイライト

選択

[解析属性]タブの、

[ボディ属性/材料定数の設定] をクリックします。

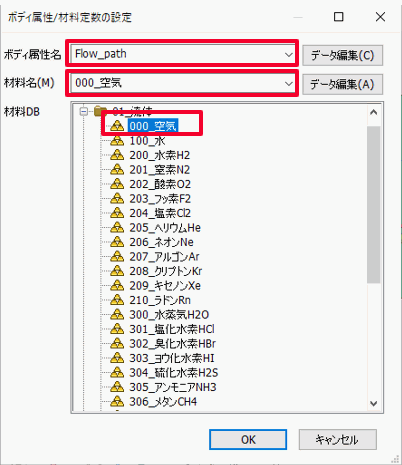

[ボディ属性/材料定数設定]ダイアログに

ボディ属性名：Flow_pathを入力し、

材料DBツリーの[01_流体]から[000_空気]を選択し、

をクリックします。
このボディ属性名は任意の名前です。

　 4. 次に、障害物(円柱)に名前をつけます。

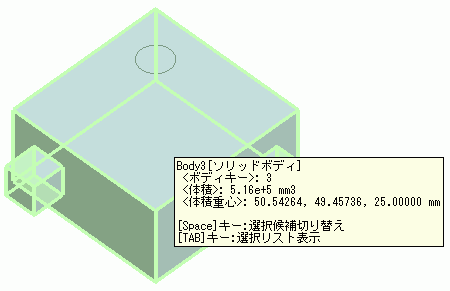

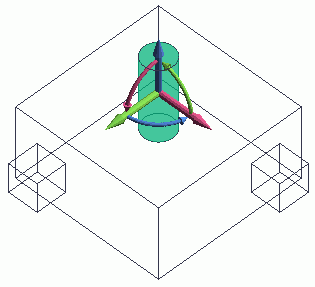

Gaudiウィンドウ上で、障害物(円柱)を選択し、クリックします。

ボディが重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。
- Spaceキーを使用する方法

  ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
  選択ボディが変わり、左クリックで選択できます。
- リストから選択する方法

  ボディが重なる位置でマウスカーソルを合わせ、<TAB>キーを押します。
  選択リストが表示され、希望するボディを左クリックで選択できます。

  もっと詳しくボディの選択方法を知りたい方は、
  ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
  および「選択リストから選択する方法」をご覧ください

クリック

ハイライト

選択

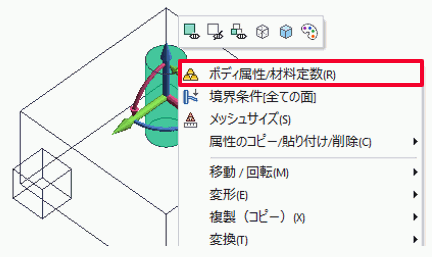

右クリックし、右クリックメニューから、[ボディ属性/材料定数]を選択します。

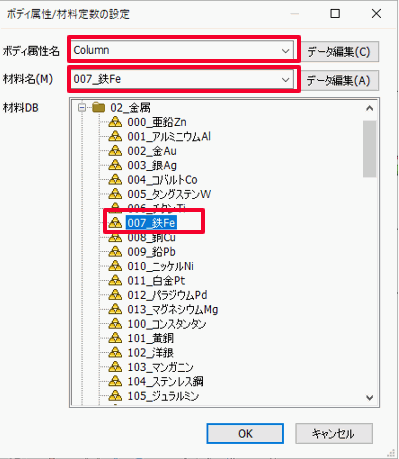

[ボディ属性/材料定数設定]ダイアログに

ボディ属性名:Columnを入力し、

材料DBツリーの[02_金属]から[007_鉄Fe]を選択します。

材料定数名のをクリックします。
このボディ属性名は任意の名前です。

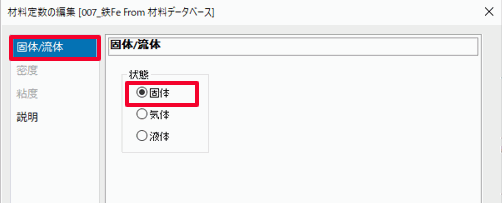

[材料定数の編集ダイアログ[007_鉄Fe]]ダイアログにおいて

[固体/流体]タブの

状態：固体

となっていることを確認し、をクリックします。

[固体/流体]タブの状態：固体となっている場合、障害物として扱われます。

さらに、[ボディ属性/材料定数設定]ダイアログもをクリックし終了します。

[表示]タブのの

[ボディ色塗り分け]をクリックします。

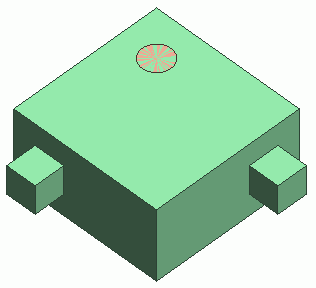

ボディ属性毎に色の塗り分けが自動的に行われます。

これでボディ属性/材料定数の設定は終わりです。
