1. 計算値の確認をします。

   壁面流量や壁面力などがテーブルに表示されています。



• テーブルを閉じた場合は、[解析結果ウィンドウ]タブから、 [テーブル] で再表示できます。
  テーブルでは値のコピー&ペーストやCSV形式でのエクスポートが可能です。


2. 流速のグラデーションコンター図を表示させます。

   この内容は、[解析結果]タブから、



   [グラデーションコンター図] をクリックします。

   流速のグラデーションコンター図が表示されます。


• コンター 等高線図やベクトル図等の結果表示設定を登録することができます。

  以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

  詳細は「結果表示設定の登録」を参照してください。

流速のグラデーションコンター図

1. • コンターのレンジ等を設定するには

     [解析結果]タブから、



     [描画設定] をクリックします。

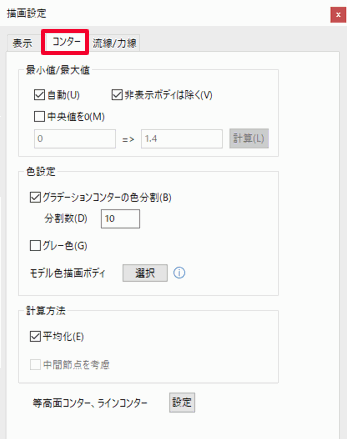

     [描画設定]ダイアログを、[コンター]タブにし、

     最小/最大値や、分割数、色等を設定します。


コンタータブの説明はこちら

1. • 任意の点の値を調べるには

     座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

     [解析結果]タブから、



     [任意座標の計算結果] をクリックします。


[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。


詳細については「任意座標の計算結果」を参照してください。

• 任意座標の計算結果のフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量や座標設定を登録して、後から使用することができます。

  詳細は「結果表示設定の登録」を参照してください。

現在設定されているフィールドタイプのコンターおよびベクトルの値が、ツールチップと出力ウィンドウに表示されます。

表示したツールチップは右クリックメニューから「ツールチップを全削除」で削除することができます。


3. 次に、断面図を表示させます。

   [解析結果]タブから、



   [断面図の表示] をクリックします。

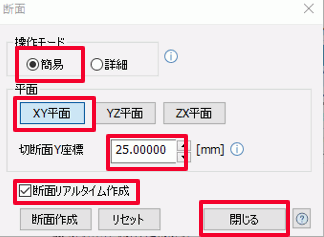

   [断面]ダイアログが表示されます。


4. [断面]ダイアログで簡易モードを選択します。

   [断面リアルタイム作成]をONにして
   [XY平面}をクリックします。
   [閉じる]をクリックします。


• [詳細モード]を選択すると複数断面や断面と表面の同時表示を実行できます。

断面図が表示されます。

　　　　　　　　　　　　　　　　　断面図

5. 次に、流速のベクトル図を表示させます。

   [解析結果]タブから、



   [要素ベクトル図] をクリックします。

   流速のベクトル図が表示されます。


　　　　　　　　　　　 　　　流速のベクトル図

6. 次に、流線を表示させます。

   [解析結果]タブから、



   [断面図の表示] をクリックし、断面表示を解除します。

   [要素ベクトル図] をクリックし、ベクトル図表示を解除します。

   [流線] をクリックします。

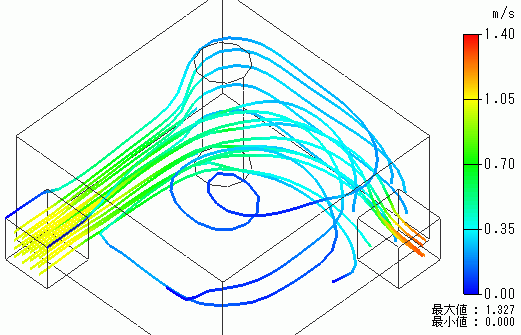

   流線が表示されます。


　　　　　　　　　　　 　　　流線
