1. プロジェクトを保存しておきます。

   [ファイル]メニューから、[名前を付けて保存] をクリックします。

   [名前をつけて保存]ダイアログにファイル名を入力し、保存します。


2. [モデル]タブの、

   [解析実行] をクリックします。

   すぐに解析が実行されます。

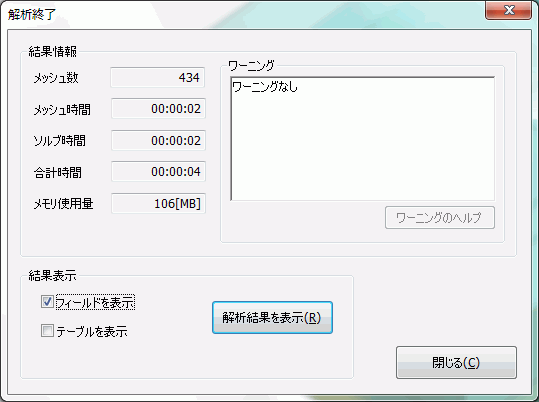

3. 解析が終了すると、[解析終了]ダイアログが表示されます。

   「フィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量を表示」と「テーブルを表示」にチェックが入っていることを確認し、

   をクリックします。

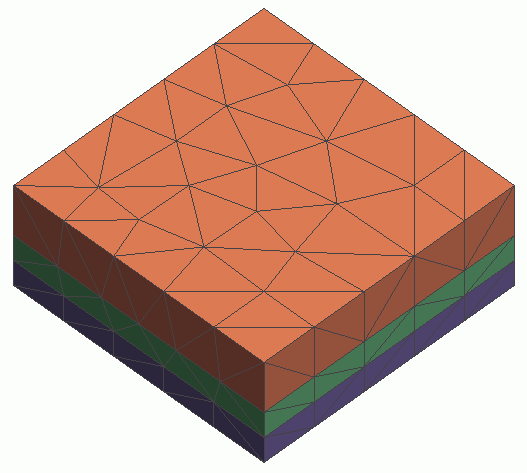

すると、解析結果ウィンドウに変わり、メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。図が表示されます。
テーブルも同時に表示されます。
