06.境界条件をつける

電極の境界条件を設定します。

境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。

また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません。

手順

  1. [モデル]タブの

    の

    の項目を面選択に変更します。






  1. Sub2上面にある長方形をハイライトして、クリックし、選択します。



クリック

ハイライト



選択

  1. 右クリックし、右クリックメニューから[境界条件]を選択します 。

  1. [境界条件]ダイアログに

    境界条件名:V1

    を入力し、をクリックします。



  2. この境界条件名は任意の名前です。

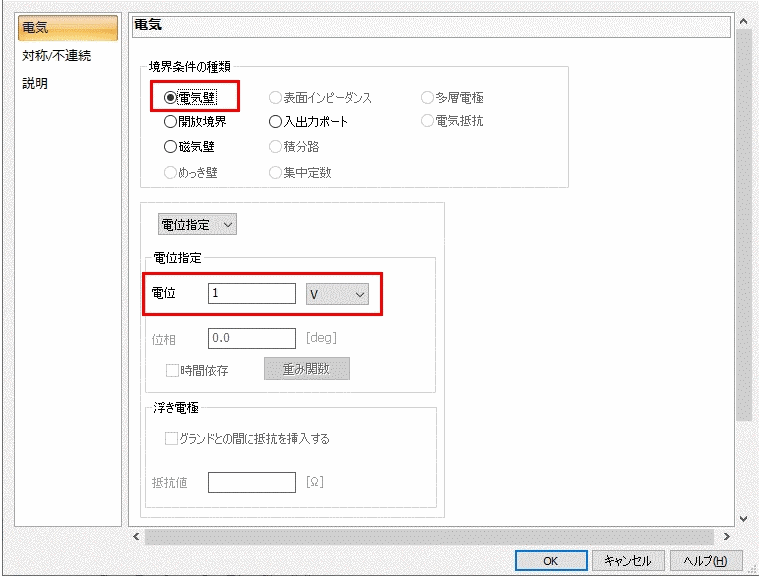

  1. [境界条件の編集]ダイアログにおいて


    [電気]    タブの

    境界条件の種類    を電気壁

    電位    を1 [V]

    に設定し、をクリックします。


    さらに、[境界条件]ダイアログもをクリックし終了します。



  1. 次に、Sub1上面にある長方形をハイライトし、クリックして、選択します。



クリック

ハイライト



選択

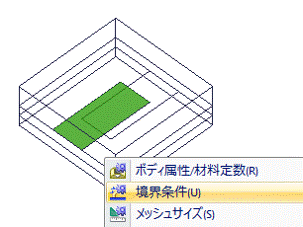

  1. 右クリックし、右クリックメニューから[境界条件]を選択します。

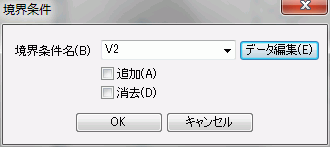

  1. [境界条件]ダイアログに


    境界条件名:V2

    を入力し、をクリックします。

  1. [境界条件の編集]ダイアログにおいて


    境界条件の種類    を電気壁

    電位    を2 [V]

    に設定し、をクリックします。

    さらに、[境界条件]ダイアログもをクリックし終了します。



  1. 次に、アース部分の境界条件を設定します。


    モデルの底面をハイライトし、クリックして、選択します。





クリック

ハイライト



選択

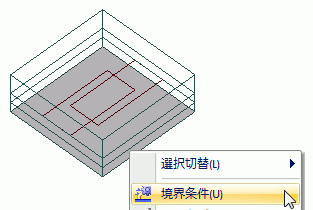

  1. 右クリックし、右クリックメニューから[境界条件]を選択します。

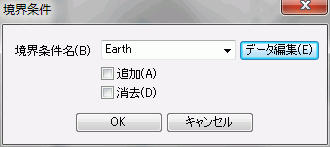

  1. [境界条件]ダイアログに

    境界条件名:Earth

    を入力し、をクリックします。


  2. この境界条件名は任意の名前です。


  1. [境界条件の編集]ダイアログに

    [電気]    タブの

    境界条件の種類    を電気壁

    電位    を0 [V]

    を入力し、をクリックします。

    さらに、[境界条件]ダイアログもをクリックし終了します。

これで境界条件の設定ができました。



※ワイヤフレームで表示しています。
