00.熱流体解析(Bernoulli_Watt、外部流体自動作成)チュートリアル概要
このチュートリアルでは、自然対流による放熱（定常解析）の解析をします。
基板上に発熱体が配置されており、基板が空気中に置かれている場合の定常解析です。
熱伝導解析のチュートリアルモデル「00.熱伝導解析(Watt)チュートリアル概要」を、外部の流体を考慮した熱流体解析で行います。
解析空間
|
設定内容 |
設定値 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
設定内容 |
設定値 |
|
解析の種類 |
定常解析 |
モデル形状
基板(VOL1)と発熱体(VOL2)それぞれを直方体のソリッドボディで定義し、発熱体にはボディ属性で発熱量を設定、
モデル外部の領域の流体は自動的に作成して自然対流を設定しています。
計算結果図
 |
 |
|
温度のグラデーションコンター図 |

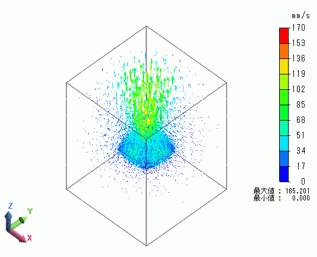

速度のベクトル図 |
戻る 次へ
熱流体解析の流れと操作内容
|
タイトル |
|
00.熱流体解析(Bernoulli_Watt、外部流体自動作成)チュートリアル概要 |
|
01.新規プロジェクト作成 |
|
02.モデルを作成する |
|
03.解析条件を設定する |
|
04.ボディ属性と材料定数を設定する |
|
05.解析を実行する |
|
06.計算結果の表示・確認 |
|
07.プロジェクトを保存する |
