06.計算結果の表示・確認

いろいろな形式で計算結果を確認できます。
グラデーションコンター図、断面図を表示し、確認してみましょう。

FemtetのVer.やパソコンの違いによって、計算結果には誤差が生じます。

手順

計算値の確認をします。

温度(最高温度、最低温度、平均温度）や熱収支などがテーブルに表示されています。

テーブルを閉じた場合は、[解析結果ウィンドウ]タブから、 [テーブル] で再表示できます。
テーブルでは値のコピー&ペーストやCSV形式でのエクスポートが可能です。

流体解析の計算値の確認をします。

テーブル下方のコンボボックスでをに切り替えます。

体積流量や壁面力などがテーブルに表示されています。

温度のグラデーションコンター図を表示させます。

この内容は、[解析結果]タブから、

[グラデーションコンター図] をクリックします。

温度のグラデーションコンター図が表示されます。

コンター等高線図やベクトル図等の結果表示設定を登録することができます。

以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

詳細は「結果表示設定の登録」を参照してください。

　　　　　　温度のグラデーションコンター図

- コンターのレンジ等を設定するには

  [解析結果]タブから、

  [描画設定] をクリックします。

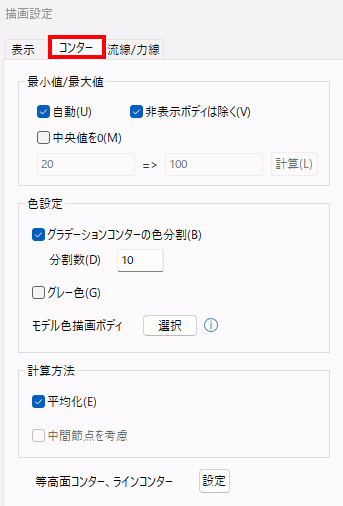

  [描画設定]ダイアログを、[コンター]タブにし、

  最小/最大値や、分割数、色等を設定します。

コンタータブの説明はこちら

- 任意の点の値を調べるには

  座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

  [解析結果]タブから、

  [任意座標の計算結果] をクリックします。

[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。

詳細については「任意座標の計算結果」を参照してください。

任意座標の計算結果のフィールドや座標設定を登録して、後から使用することができます。

詳細は「結果表示設定の登録」を参照してください。

現在設定されているフィールドタイプのコンターおよびベクトルの値が、出力ウィンドウに表示されます。

次に、空気ボディのフィールドを非表示にして、固体部の温度を見えるようにします。

モデルウィンドウ上で、空気をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

右クリックし、右クリックメニューから、[ボディを非表示]を選択します。

[ボディのフィールドを非表示]にして、空気ボディのみフィールドを非表示にすることも可能です。

固体部のみの温度が表示されます。

　　　　　固体部のみのグラデーションコンター図

次に、流体解析の結果を表示させます。

[解析結果]タブから、

[解析タイプコンボボックス] をクリックし、を選択します。

非表示にしていた空気部を表示に戻します。

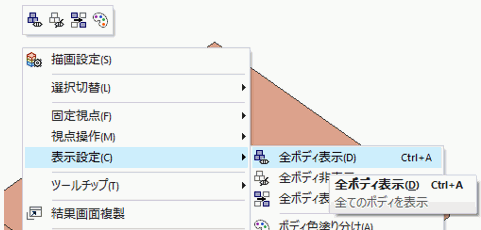

モデルウィンドウ上のモデルのないところで、右クリックし、右クリックメニューから、[表示設定]▶[全ボディ表示]を選択します。

次に、流速のベクトル図を表示します。

[解析結果]タブから、

[要素ベクトル図] をクリックします。

流速のベクトル図が表示されます。

　　　　　　　　　　　　　　流速のベクトル図

次に、流線を表示させます。

[解析結果]タブから、

[要素ベクトル図] をクリックし、ベクトル図表示を解除します。

[流線] をクリックします。

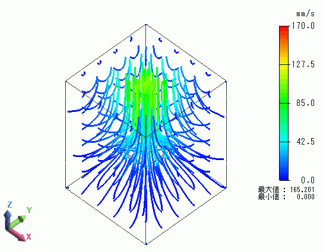

流線が表示されます。

　　　　　　　　　　　　　　流線
