1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

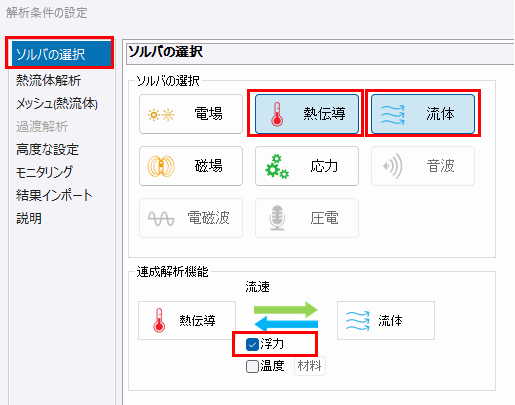

2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで[流体][熱伝導 固体中の熱の移動]にチェックし、

   [連成解析機能]で[浮力]にチェックします。

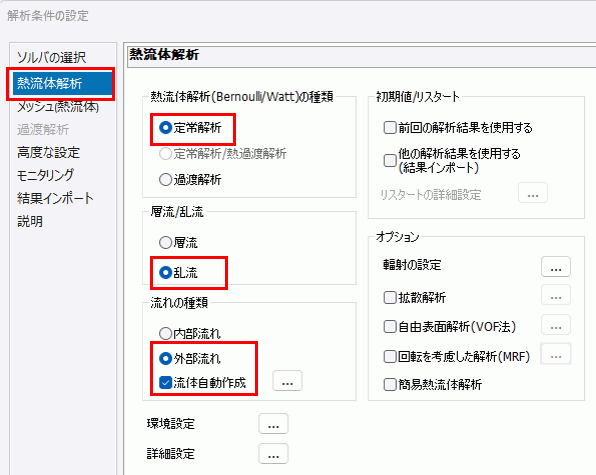

3. [熱流体解析]タブをクリックします。

   [解析の種類]が[定常解析 熱伝導解析などで、定常状態に到達して時間変化のない状態の解析。それ以前の、時間変化のある状態を過渡解析という。]になっていることを確認し、

   [層流/乱流]が[乱流]になっていることを確認し、

   [流れの種類]で[外部流れ]をチェックし、

   [流体自動作成]にチェックが入っていることを確認します。

   さらに、[解析条件の設定]ダイアログもをクリックして終了します。



4. 流体領域自動作成の詳細設定は今回は編集しません。流体材料を指定することができますが、デフォルトの「000_空気」が使用されます。


5. 環境設定の詳細設定は今回は編集しません。環境温度(外部に作成される流体領域の外側の温度)を指定することがでいますが、デフォルトの25[deg]が使用されます。

これで解析条件の設定ができました。
