00.簡易熱流体解析(Pascal/Watt)チュートリアルの概要
このチュートリアルでは、強制対流による放熱（定常解析）の解析をします。
基板上に発熱体が配置されており、さらに基板に平行方向の風速による強制対流（空冷）による放熱がある場合の定常解析です。
解析空間
|
設定内容 |
設定値 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
設定内容 |
設定値 |
|
解析の種類 |
定常解析 |
モデル形状
基板(VOL1)と発熱体(VOL2)、流体（Air）、それぞれを直方体のソリッドボディで定義し、発熱体にはボディ属性で発熱量を設定、
流体には材料定数で流体を設定、流体の左面に入口（流速1m/s）、出口（速度ポテンシャル0m^2/s）を設定しています。
寸法の単位は[mm]です。

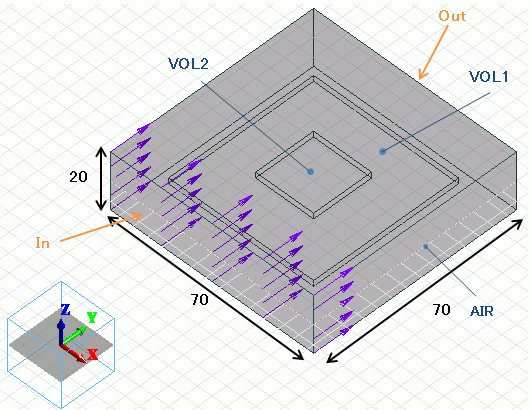

基板部寸法は以下の通りです。
計算結果図

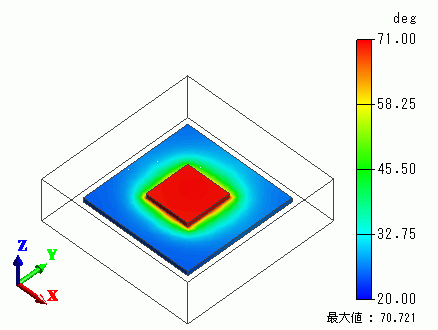

温度のグラデーションコンター図 単位[℃]
流速のベクトル図 単位[m/s]
