06.境界条件をつける

境界条件を設定します。
流体入口に流入、出口に流入/流出を設定します。

境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。

また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません。

手順

[モデル]タブの、

項目を面選択に変更します。
選択切替についての詳細はこちら
トポロジについてはこちら

まず、空気領域(Air)の-Y軸方向の面をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

[解析属性]タブの、

[境界条件] をクリックします。

[境界条件]ダイアログに

境界条件名:in

を入力し、をクリックします。
この境界条件名は任意の名前です。

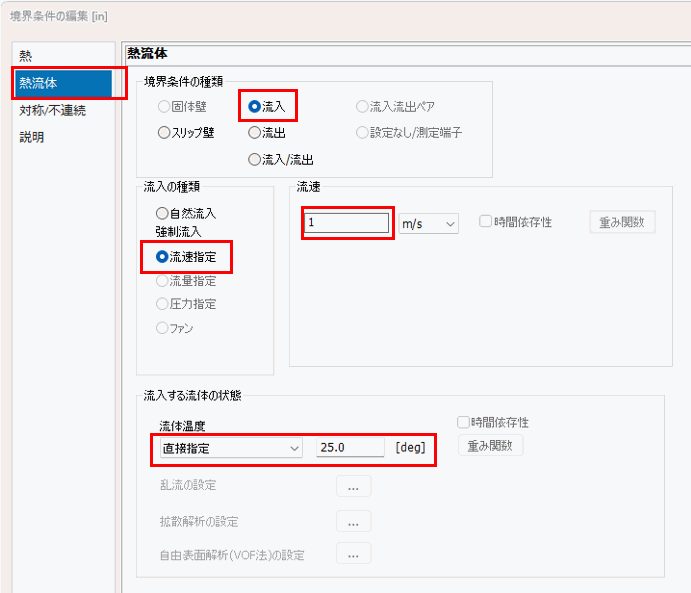

[境界条件の編集]ダイアログにおいて

[熱流体]タブの

境界条件の種類：流入、流入の種類：流速指定選択し、

流速：1[m/s]を入力し、

流入する流体温度：直接指定に変更し、

温度：25.0[deg]を入力し、

をクリックし終了します。

次に、空気領域(Air)の+Y軸方向の面をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

右クリックし、右クリックメニューから[境界条件]を選択します。

[境界条件]ダイアログに

境界条件名:out

を入力し、をクリックします。
この境界条件名は任意の名前です。

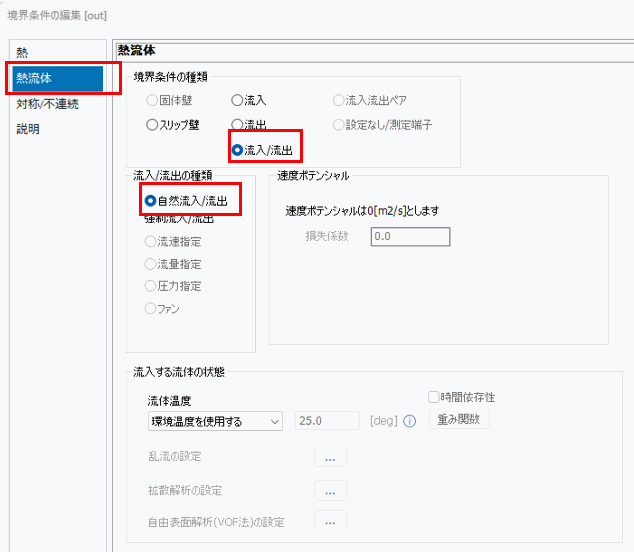

[境界条件の編集]ダイアログにおいて

[流体]タブの

境界条件の種類：流入/流出を選択し、

流入/流出の種類：自然流入/流出

を入力し、をクリックし終了します。

これで境界条件の設定ができました。
