05.ボディ属性と材料定数を設定する
ボディ属性、材料定数に名前をつけ、設定値を指定します。
ボディ属性とは、ボディ毎に設定する属性で、２次元解析のときの厚み、線要素を使用するときの線要素の幅、異方性材料を使用するときの座標系などを設定します。
またボディ属性は、その属性に名前を付けることにより分類しています。そのため、異なったボディ属性に同じ名前を設定することはできません。
材料定数とは、ボディを構成している材料データのことです。解析の内容により、設定を行う必要のある材料データが変わってきます。
この材料定数も、名前を付けることにより分類しています。そのため、異なる材料データを同じ名前で設定することはできません。
手順
-
基板(VOL1)に名前をつけます。上で、基板をハイライトして、クリックし、選択します。
-
ボディが重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。
-
Spaceキーを使用する方法
ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
選択ボディが変わり、左クリックで選択できます。
-
リストから選択する方法
ボディが重なる位置でマウスカーソルを合わせ、<TAB>キーを押します。
選択リストが表示され、希望するボディを左クリックで選択できます。
もっと詳しくボディの選択方法を知りたい方は、
ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
および「選択リストから選択する方法」をご覧ください。
|
|
-
[解析属性]タブ の、
[ボディ属性/材料定数]
をクリックします。
|
|
-

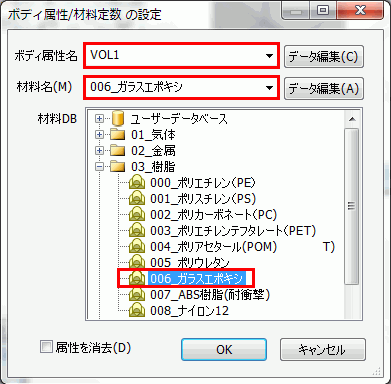

[ボディ属性/材料定数の設定]ダイアログに
ボディ属性名：VOL1を入力し、
材料DBツリーの[03_樹脂]から[006_ガラスエポキシ]を選択し
 をクリックします。
-
ボディ属性名は任意の名前です。
|
|
-
次に、発熱体(VOL2)に名前をつけます。
モデルウィンドウ上で、発熱体をハイライトして、クリックし、選択します。
|
|
-
右クリックし、右クリックメニューから、[ボディ属性/材料定数]を選択します。
|
|
-

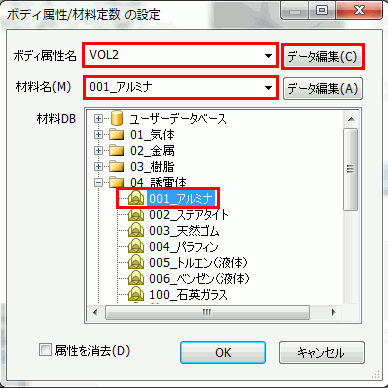

[ボディ属性/材料定数設定]ダイアログに
ボディ属性名:VOL2を入力し、
材料DBツリーの[04_誘電体]から[001_アルミナ]を選択し、
ボディ属性名の をクリックします。
|
|
-

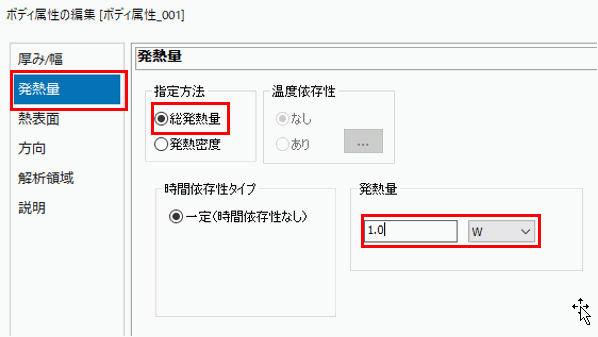

[ボディ属性の編集ダイアログ[VOL2]]ダイアログにおいて
[発熱量]タブの
総発熱量：1[W]
を入力し、をクリックします。
さらに、[ボディ属性/材料定数設定]ダイアログもをクリックし終了します。
|
|
-
次に、空気領域(Air)に名前をつけます。
モデルウィンドウ上で、空気領域をハイライトして、クリックし、選択します。
|
|
-
右クリックし、右クリックメニューから、[ボディ属性/材料定数]を選択します。
|
|
-

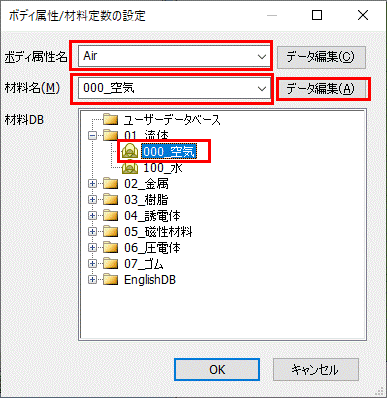

[ボディ属性/材料定数設定]ダイアログに
ボディ属性名:Airを入力し、
材料DBツリーの[01_流体]から[000_空気]を選択し、
をクリックします。
|
|
|
これでボディ属性/材料定数の設定は終わりです。
|
|
