1. まず、作図平面 モデルを作成するときに基準となる平面の変更をします。

   [モデル]タブのの下の▼を押し、出てきたサブメニューの[ZX平面]をクリックします。


2. 作図平面についてはこちら

   作図平面が変わりました。　


2. 次に、長方形(SheetBody 面形状（四角形、多角形、円、楕円など）をもつボディ)を描きます。

   [モデル]タブの から、[長方形[長さ指定]]をクリックします。


3. 始点を指定します。

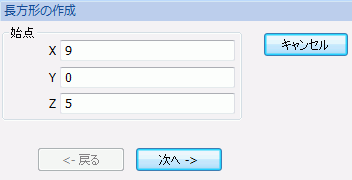

   パラメータ入力ダイアログに始点（X:9、Y:0、Z:5）を入力し、をクリックします。

4. 幅を指定します。

   パラメータ入力ダイアログに幅:20を入力し、をクリックします。

5. 高さを指定します。

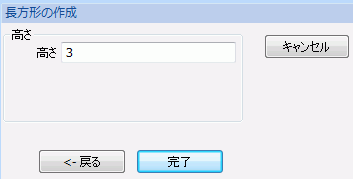

   パラメータ入力ダイアログに高さ:3を入力し、をクリックします。


6. パラメータ入力ダイアログのをクリックし、終了します。

   これで、コイルの断面が作図できました。
