作図前

作図後

1. [モデル]タブの

   の

   [ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。の引きのばし]の右横の▼を押下し、

　　　　出てきたサブメニューの[回転体の作成]をクリックします。

（または右クリックしてメニューを表示させ、[変形]-[回転体]をクリックします。）

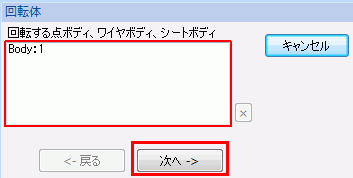

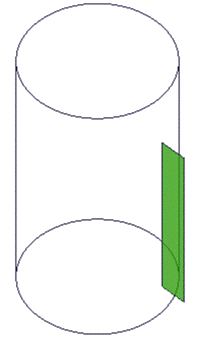

2. モデルウィンドウ上で、コイル断面のボディ上にマウスカーソルを持って行き、ハイライトして、左クリックし選択します。


3. [回転体]ダイアログのをクリックします。

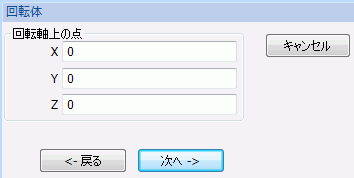

4. 回転軸上の点を指定します。

   パラメータ入力ダイアログに回転軸上の点（X:0、Y:0、Z:0）を入力し、をクリックします。

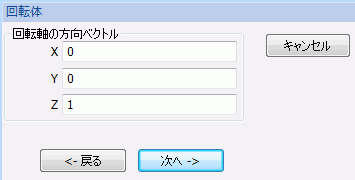

5. 回転軸の方向ベクトルを指定します。

   パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:0、Z:1）を入力し、をクリックします。

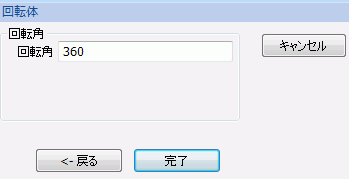

6. 回転角を指定します。

   パラメータ入力ダイアログに回転:360を入し、をクリックします。

これで、コイルができました。

これで、モデルの作図は完了です。
