08.計算結果の表示・確認

いろいろな形式で計算結果を確認できます。
計算値、ベクトル図を表示し、確認してみましょう。

FemtetのVer.やパソコンの違いによって、計算結果には誤差が生じます。

手順

計算値の確認をします。

テーブルのインダクタンスタブを開くと、コイルのインダクタンスが表示されています。

テーブルを閉じた場合は、[解析結果ウィンドウ]タブから、 [テーブル] で再表示できます。
テーブルでは値のコピー&ペーストやCSV形式でのエクスポートが可能です。

磁束密度のベクトル図を表示させます。

[解析結果]タブで、

フィールドの初期値は[磁束密度]です。

[要素ベクトル図]をクリックします。

磁束密度のベクトル図が表示されます。

コンター等高線図やベクトル図等の結果表示設定を登録することができます。

以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

詳細は「結果表示設定の登録」を参照してください。

　　　　　　　　　　磁束密度のベクトル図

ベクトルの大きさ等を任意に設定するには

[解析結果]タブから、

[描画設定] をクリックします。

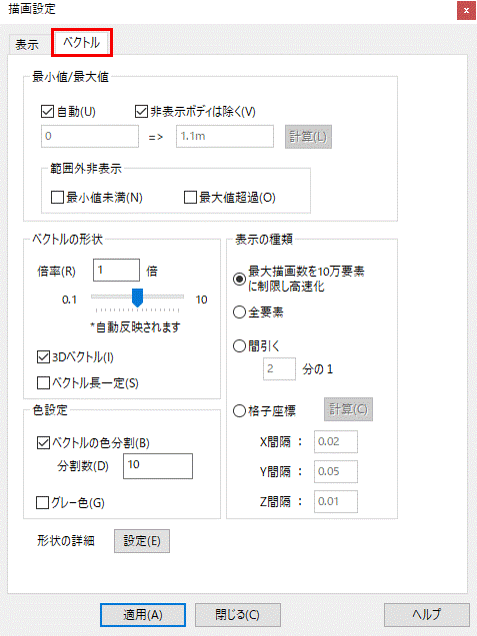

[描画設定]ダイアログを

[ベクトル]タブにし、

ベクトルの大きさや形を変更します。

ベクトルタブの説明はこちら

電流のベクトル図を表示させます。

[要素ベクトル図]がONの状態で、

[解析結果]タブから、

フィールドを[電流密度]に設定します。

電流のベクトル図が表示されます。
ベクトル図を表示することで磁束密度や電流の大きさや向きを視覚的に理解することができます。

　　　　　　　　　　電流のベクトル図

任意の点の値を調べるには

座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

[解析結果]タブから、

[任意座標の計算結果] をクリックします。

[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。

任意座標の計算結果の詳細についてはこちら

任意座標の計算結果のフィールドや座標設定を登録して、後から使用することができます。

詳細は「結果表示設定の登録」を参照してください。

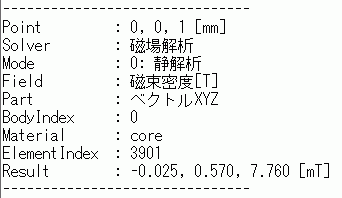

現在設定されているフィールドタイプのコンターおよびベクトルの値が、出力ウィンドウに表示されます。
