1. まず、メッシュサイズ 四面体、または三角形の一辺の長さを設定します。

   [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

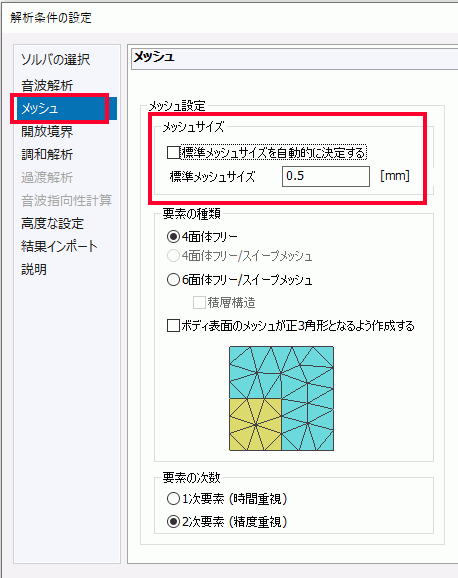

2. [メッシュ]タブをクリックします。

   [標準メッシュサイズ]の項目に0.5を入力し、

   をクリックします。


3. メッシュサイズの設定や、その他の解析の設定によって解析の精度が変わります。
   詳細は「最適な解析精度の設定をするには」をご覧ください。

3. [モデル]タブの、

   [解析実行] をクリックします。

   すぐに解析が実行されます。

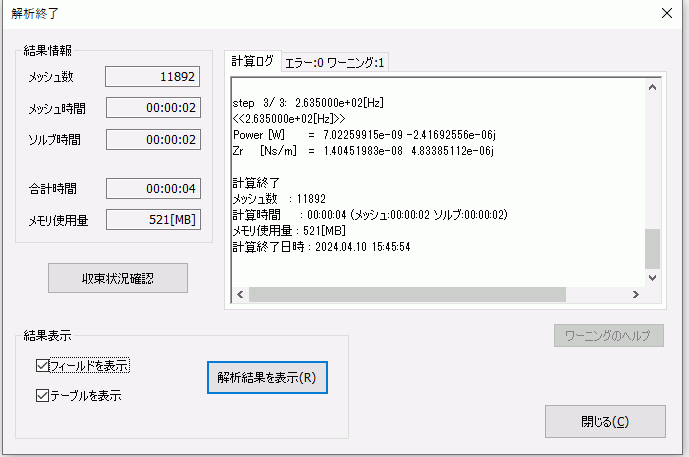

4. 解析が終了すると、[解析終了]ダイアログが表示されます。

   「フィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量を表示」と「テーブルを表示」にチェックが入っていることを確認し、

   をクリックします。

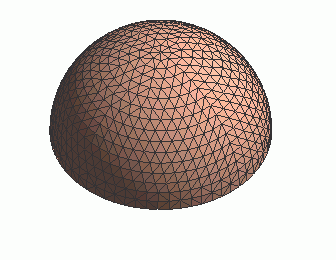

すると、解析結果ウィンドウに変わり、メッシュ図が表示されます。
テーブルも同時に表示されます。
