1. から、[特性値チャートの表示]

   右の▼を押し、出てきたサブメニューから[指向性]を選択します。

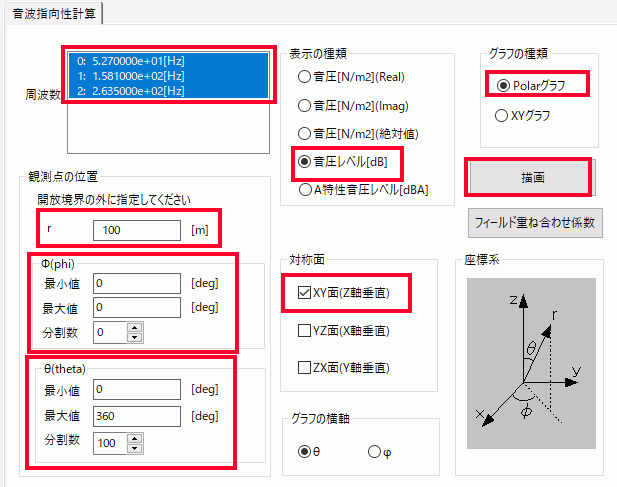

2. [音波指向性計算]ダイアログが表示されます。

   [音波指向性計算]ダイアログにおいて


   観測点の位置　r:100[m]

   　　　　　　　　　φ:すべて0

   　　　　　　　　　θ:min 0.0[deg]
   　　　　　　　　　　max 360[deg]
   　　　　　　　　　　step 100

   表示の種類　音圧レベル[dB]

   対称面　　　　XY面（Z軸垂直）

   に設定し、

   見たいモード周波数を選択して[Polarグラフ]ボタンを押します。
   右図は、周波数による違いを確認しやすいよう、複数の周波数を選択して、グラフを書こうとしています。
   複数の周波数を選択するには、Shiftキーや、Ctrlキーを押しながら、周波数を選択（クリックします）

3. 各周波数における音圧指向性Polarグラフが出力されます。



4. 駆動周波数が高くなるにつれ、指向性が出てきます。


5. 右と同じ図を得るためには、R軸設定の修正が必要です。右図では以下のような設定をしています。
   R軸　最小値　　　　０
   R軸　最大値　　２００
   R軸　目盛間隔　　５０

音圧レベルの指向性Polarグラフ
