作図前

作図、ひきのばし後

1. 受話口を描きたい面に作図平面 モデルを作成するときに基準となる平面を変更します。

2. [モデル]タブのの下の▼を押し、

   出てきたサブメニューの[任意平面]をクリックします。


3. 選択対象を面トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。に変更します。

   [モデル]タブのの

   の項目を面選択に変更します。


4. 選択切替についての詳細はこちら


5. トポロジについてはこちら


4. 受話口を描きたい面をハイライトして、クリックし、選択します。

5. パラメータ入力ダイアログの、をクリックします。


6. 副軸（X:1、Y:0、Z:0）を入力し、をクリックします。（今回は、X方向を副軸にします。）

   作図平面が変わりました。　


7. 次に長円を作図します。

   [モデル]タブのの[長方形（シートボディ 面形状（四角形、多角形、円、楕円など）をもつボディ)]右横の▼を押し、

   出てきたサブメニューの[長円（シートボディ)]をクリックします。

8. 長円の第1中心点を指定します。

   パラメータ入力ダイアログに始点（X:22.5、Y:183、Z:24.6）を入力し、をクリックします。


9. 長円の第2中心点を指定します。

   パラメータ入力ダイアログに始点（X:27.5、Y:183、Z:24.6）を入力し、をクリックします。


10. 円の半径を設定します。

    パラメータ入力ダイアログに半径:1を入力し、をクリックします。

11. パラメータ入力ダイアログのをクリックし、終了します。

12. [モデル]タブの

    の

    の項目をボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。選択にします。


13. [モデル]タブの

    の

    [ボディの引きのばし]をクリックします。。

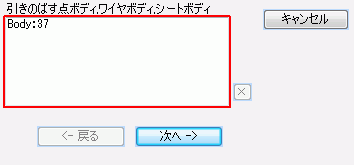

14. 10で作図した長円をハイライトして、クリックし、選択します。

15. パラメータ入力ダイアログの、をクリックします。

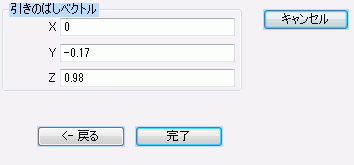

16. パラメータ入力ダイアログに引きのばしベクトル（X:0、Y:-0.17、Z:0.98）を入力し、をクリックします。


これで、携帯電話の受話口ができました。
