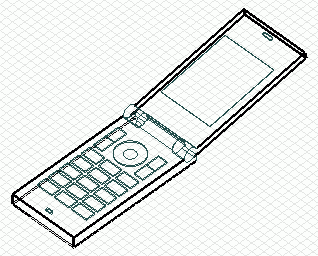

加工前

加工後

1. ボディの辺トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。を丸みつけします。

   選択しやすくするため、視点を変更しましょう。

   [視点操作(ツールパネル)]の

   の

   [視点変更]の下の▼を押下し、

　　　　出てきたサブメニューの[平面視点]をクリックします。


2. [モデル]タブの

   の

   [丸み付け]をクリックします。

3. [モデル]タブの

   の

   の項目を辺選択に変更します。

4. 丸みつけしたい辺トポロジを選択します。


• この場合、辺トポロジを複数選択する方法として、
  矩形領域選択により、一気に選択する方法が便利です。


• 矩形領域に少しでも触れると選択されます。


　

もちろん、何回かにわけて選択する方法もあります。

5. パラメータ入力ダイアログの、をクリックします。


6. パラメータ入力ダイアログに丸みの半径：2を入力し、をクリックします。


これで、ボディの丸みつけができました。



• 元の画面に戻すには、

  [視点操作(ツールパネル)]の

  の

  [アイソメトリック視点]をクリックします。
