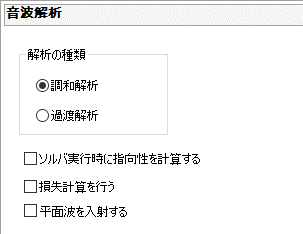

音波解析タブ

設定項目

解説

解析の種類

調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。

正弦波で変化する圧力や速度に対する応答解析。

過渡解析 時間的にフィールド分布が変化している解析。

過渡状態(時間と共に変化する状態)の解析。

軸対称解析には対応していません。

ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト実行時に指向性を計算する

調和解析でのみ使用できます。

チェックを入れると、音波指向性計算タブの入力が可能になります。計算する指向性の内容は、以下の通りです。

　　指向性グラフ　：　結果フォルダ/解析モデル_HERTZ_RAD_PTN.plt

　　結果テーブル　：　放射利得（最大、平均 ）, 効率。音波指向性計算タブでの選択に依存します。

損失計算を行う

調和解析でのみ使用できます。

求めた損失は、結果テーブルに表示されます。

平面波を入射する

調和解析でのみ使用できます。
チェックを入れると、入射波（平面波）タブで、入射波の設定ができるようになります。
