04.ボディ属性と材料定数を設定する

ボディ属性、材料定数に名前をつけ、設定値を指定します。

ボディ属性とは、ボディ毎に設定する属性で、２次元解析のときの厚み、線要素を使用するときの線要素の幅、異方性材料を使用するときの座標系などを設定します。

またボディ属性は、その属性に名前を付けることにより分類しています。そのため、異なったボディ属性に同じ名前を設定することはできません。

材料定数とは、ボディを構成している材料データのことです。解析の内容により、設定を行う必要のある材料データが変わってきます。

この材料定数も、名前を付けることにより分類しています。そのため、異なる材料データを同じ名前で設定することはできません。

手順

モデルウィンドウ上で、内側の円をハイライトして、クリックし、選択します。

ボディが重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。

- Spaceキーを使用する方法

  ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
  選択ボディが変わり、左クリックで選択できます。
- リストから選択する方法

  ボディが重なる位置でマウスカーソルを合わせ、<TAB>キーを押します。
  選択リストが表示され、希望するボディを左クリックで選択できます。

もっと詳しくボディの選択方法を知りたい方は、
ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
および「選択リストから選択する方法」をご覧ください。

クリック

ハイライト

選択

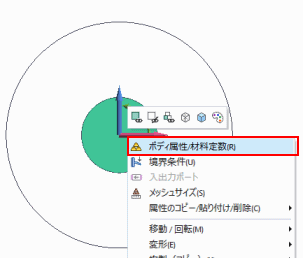

右クリックメニューから、[ボディ属性/材料定数]を選択します。

[ボディ属性/材料定数設定]ダイアログに

ボディ属性名:INNERを入力、

材料DBツリーの[02_金属]から[003_銀Ag]を選択し、をクリックします。
このボディ属性名は任意の名前です。

次に、モデルウィンドウ上で、外側の円をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

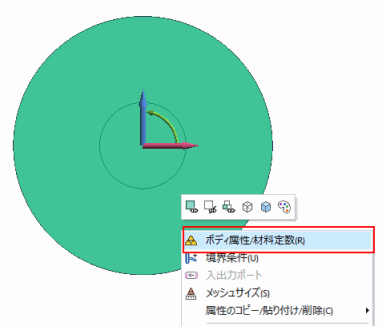

右クリックメニューから、[ボディ属性/材料定数]を選択します。

[ボディ属性/材料定数設定]ダイアログに

ボディ属性名:AIRを入力、

材料DBツリーの[01_流体]から[000_空気]を選択し、をクリックします。
このボディ属性名は任意の名前です。

これでボディ属性/材料定数の設定は終わりです。
