1. まず、メッシュサイズ 四面体、または三角形の一辺の長さを設定します。

   [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

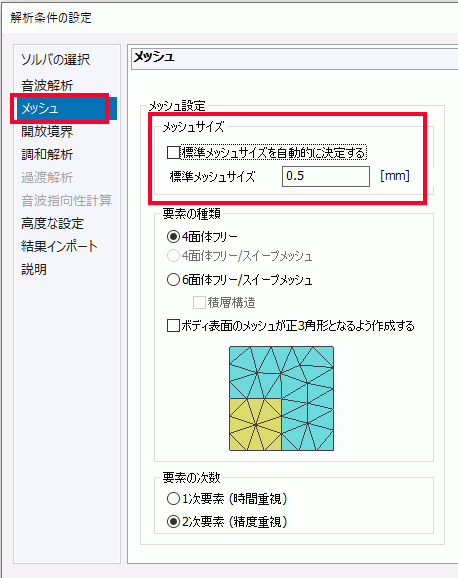

2. [メッシュ]タブをクリックします。

   [標準メッシュサイズ]の項目に0.5を入力し、

   をクリックします。


3. メッシュサイズの設定や、その他の解析の設定によって解析の精度が変わります。
   詳細は「最適な解析精度の設定をするには」をご覧ください。


4. 標準メッシュサイズの設定について
   音波解析では、２次要素の場合で、１波長を６分割以上する標準メッシュサイズの設定をお勧めしています。また、最低でも１波長３分割は必要と考えています。この解析で、最低周波数と最高周波数のメッシュサイズを考えます。
   52.7[Hz]: 波長=6.45[m]。波長/6=1.07[m]。波長/3=2.15[m]
   263.5[Hz]: 波長=1.29[m]。波長/6=0.21[m]。波長/3=0.43[m]
   これらのデータから、この解析で、望ましいのは標準メッシュサイズを、0.21以下に設定することになります。しかし、このチュートリアルでは標準メッシュサイズを0.5に設定していますので、263.5[Hz]の解析では精度を犠牲にして、計算時間重視の設定と言えます。52.7[Hz]の解析では波長/6以下の条件を満たしているますので、
   標準メッシュサイズの設定としては問題ないと考えられます。
   なお、標準メッシュサイズの単位は、モデル単位になります。

3. [モデル]タブの、

   [解析実行] をクリックします。

   すぐに解析が実行されます。


4. 解析が終了すると、[解析終了]ダイアログが表示されます。

   「フィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量を表示」と「テーブルを表示」にチェックが入っていることを確認し、

   をクリックします。

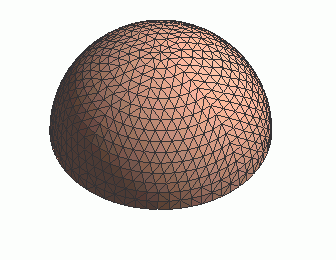

すると、解析結果ウィンドウに変わり、メッシュ図が表示されます。
テーブルも同時に表示されます。
