05.境界条件をつける
境界条件を設定します。
境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。
また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません。
手順
-
[モデル]タブ の、
 項目を面選択に変更します。
-
選択切替についての詳細はこちら
-
トポロジについてはこちら
|
|
-
まず、面（Open)に開放境界を設定します。
面（Open）をハイライトして、クリックし、選択します。
|
|
-
[解析属性]タブ の、
[境界条件]
をクリックします。
|
|
-

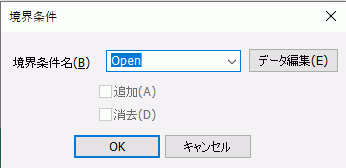

[境界条件]ダイアログに
境界条件名:Open
を入力し、 をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

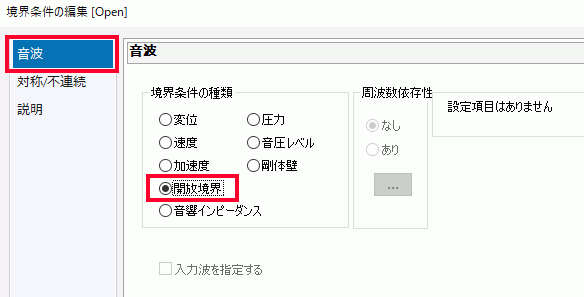

[境界条件の編集]ダイアログにおいて、
[音波]タブの
開放境界にチェックをいれて
 をクリックします。
さらに、[境界条件]ダイアログもをクリックし終了します。
|
|
-

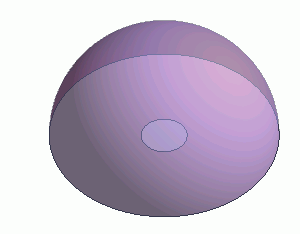

次に、面（V）に境界条件を設定します。
面（V）をハイライトして、クリックし、選択します。
-
ボディが重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。
-
Spaceキーを使用する方法
ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
選択ボディが変わり、左クリックで選択できます。
-
リストから選択する方法
ボディが重なる位置でマウスカーソルを合わせ、<TAB>キーを押します。
選択リストが表示され、希望するボディを左クリックで選択できます。
もっと詳しくボディの選択方法を知りたい方は、
ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
および「選択リストから選択する方法」をご覧ください。
|
|
-

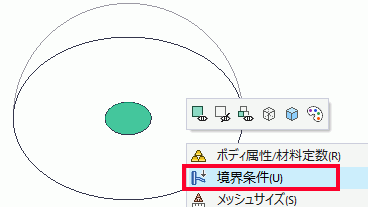

右クリックし、右クリックメニューから[境界条件]を選択します。
|
|
-
[境界条件]ダイアログに
境界条件名:V
を入力し、をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

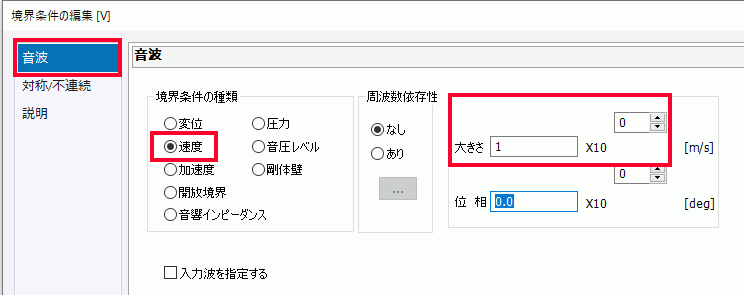

[境界条件の編集[V]]ダイアログにおいて
[音波]タブの
境界条件の種類を速度にチェックし、
1[m/s]に設定し、
をクリックします。
さらに、[境界条件]ダイアログもをクリックし終了します。
|
|
|
これで境界条件の設定ができました。
|
|
