1.  [モデル]タブの から、[直方体[長さ指定]] をクリックします。


2. 始点を指定します。

   パラメータ入力ダイアログに始点（X:0、Y:0、Z:0）を入力し、をクリックします。



3. パラメータ入力ダイアログの楽な入力方法

   0の時は未入力でもOKです。

   <Tab>キーで次の項目へ移動できます。
   で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。
   　　　　　　

• 指定する方法として、
  この手順ではパラメータ入力ダイアログに値を入力する方法を示していますが、
  モデルウィンドウ上でクリックして指定する方法もあります。



3. 幅を設定します。

   パラメータ入力ダイアログに幅:10を入力し、をクリックします。

4. 奥行きを設定します。

   パラメータ入力ダイアログに奥行き:2を入力し、をクリックします。

5. 高さを設定します。

   パラメータ入力ダイアログに高さ:0.5を入力し、をクリックします。



6. パラメータ入力ダイアログのをクリックし、終了します。


   14. <Esc>キーを押しても、終了できます。

これで、圧電体（直方体）が1つできました。

7. 続けて、直方体を作図します。

   [モデル]タブの から、[直方体[長さ指定]] をクリックします。

   今度は、モデルウィンドウ上から指定してみましょう。

   モデルウィンドウ上の、始点（X:0、Y:0、Z:0）をクリックします。


8. 幅を設定します。

   モデルウィンドウ上で、幅:10をクリックします。

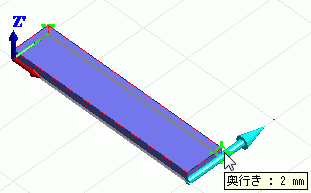

9. 奥行きを設定します。

   モデルウィンドウ上で、奥行き:2をクリックします。

10. 高さを設定します。

    モデルウィンドウ上で、高さ:-0.5をクリックします。

11. 最後にパラメータ入力ダイアログのをクリックし、終了します。


14. <Esc>キーを押しても、終了できます。



• モデルが画面に収まるように視点を変更したい場合は、

  の[フィットボタン] をクリックします。

  視点操作の詳細については「視点操作」を参照ください。



これで、圧電体（直方体）が2つ作図できました。


12. 間違った時に元の状態に戻すことができます。一度、操作してみましょう。

    の、
    [モデリング モデル(物体)の形状を作成すること及び属性操作を元に戻す] をクリックします。

    [モデリング及び属性操作をやり直す] をクリックすると、

    元に戻すコマンドで元に戻した処理をやり直します。
