05.境界条件をつける
境界条件を設定します。
境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。
また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません。
手順
-
[モデル]タブ の、
 項目を面選択に変更します。
-
選択切替についての詳細はこちら
-
トポロジについてはこちら
|
|
-
まず、変位固定する面fixをハイライトして、クリックし、選択します。
はじめに下側面をハイライトしてクリックし、選択し、
続けて<Ctrl>キーを押しながら上側面をハイライトしてクリックし、選択します。
（選ぶ順番はどちらでも可）
|
|
|
クリック |
 |
|
ハイライト |
|
選択 |
|
|
Ctrl+クリック |
|
|
ハイライト |
|
選択 |
|
-
[解析属性]タブ の、
[境界条件]
をクリックします。
|
|
-

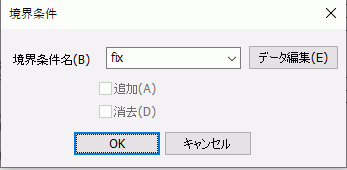

[境界条件]ダイアログに
境界条件名:fix
を入力し、 をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

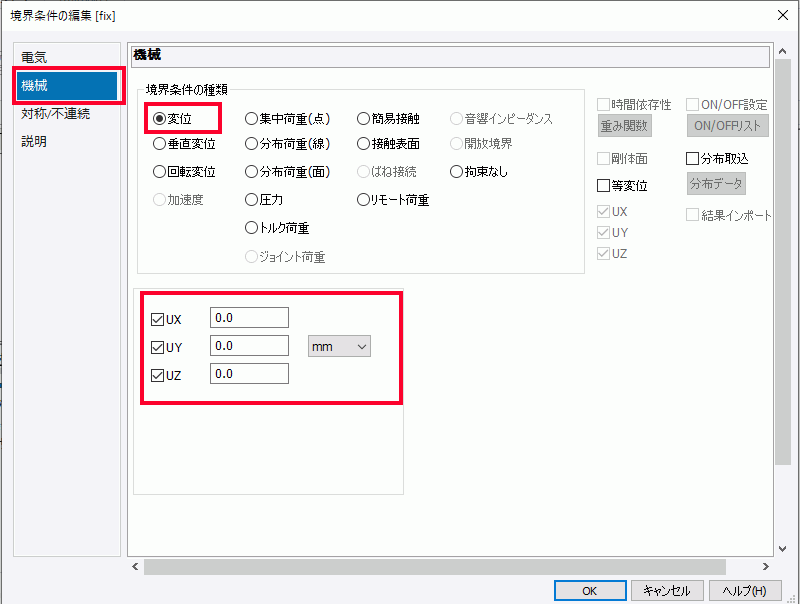

[境界条件の編集]ダイアログにおいて、XYZ全方向の変位が拘束されるように設定します。
[機械]タブの
境界条件の種類：変位
UX、UY、UZにチェックをいれて
UX:0、UY:0、UZ:0 [mm]
が入力されていることを確認して、 をクリックします。
さらに、境界条件ダイアログもをクリックし終了します。
-
変位を拘束するには、境界条件の種類：変位に設定後、
拘束したい方向に、変位量0を入力します。
|
|
-
次に、境界条件hotを設定します。

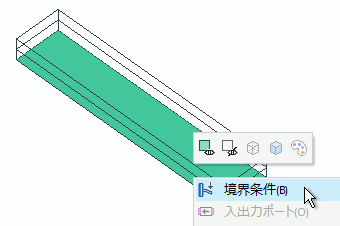

モデルの上面をハイライトして、クリックし、選択します。
|
|
-
右クリックし、右クリックメニューから[境界条件]を選択します。
|
|
-

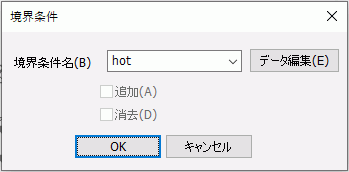

[境界条件]ダイアログに
境界条件名:hot
を入力し、をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

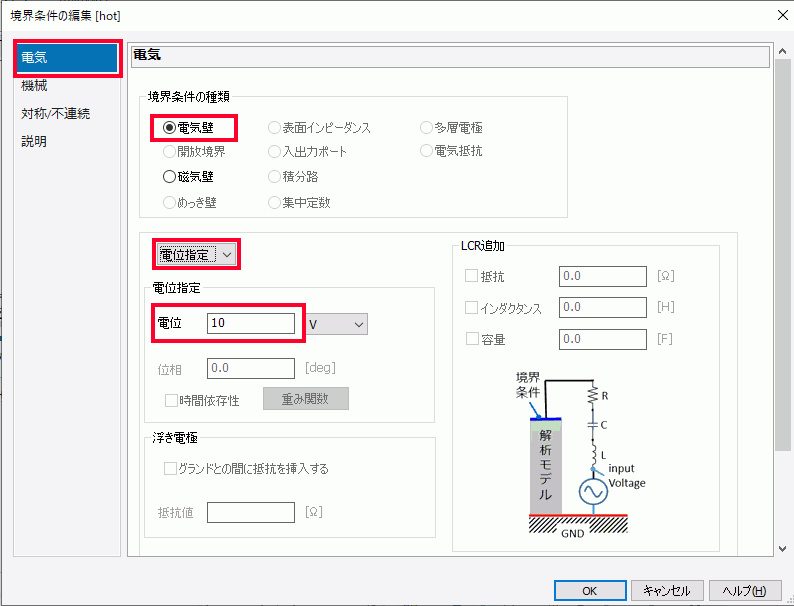

[境界条件の編集]ダイアログにおいて
[電気]タブの
境界条件の種類を電気壁
電位を10.0 [V]に設定し、
をクリックします。
さらに、境界条件ダイアログもをクリックし終了します。
|
|
-
次に、アース部分の境界条件を設定します。

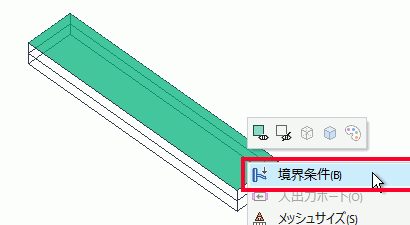

モデルの底面をハイライトして、クリックし、選択します。
|
|
-
右クリックし、右クリックメニューから[境界条件]を選択します。
|
|
-

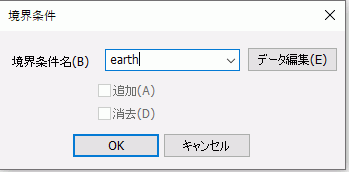

[境界条件]ダイアログに
境界条件名:earth
を入力し、をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

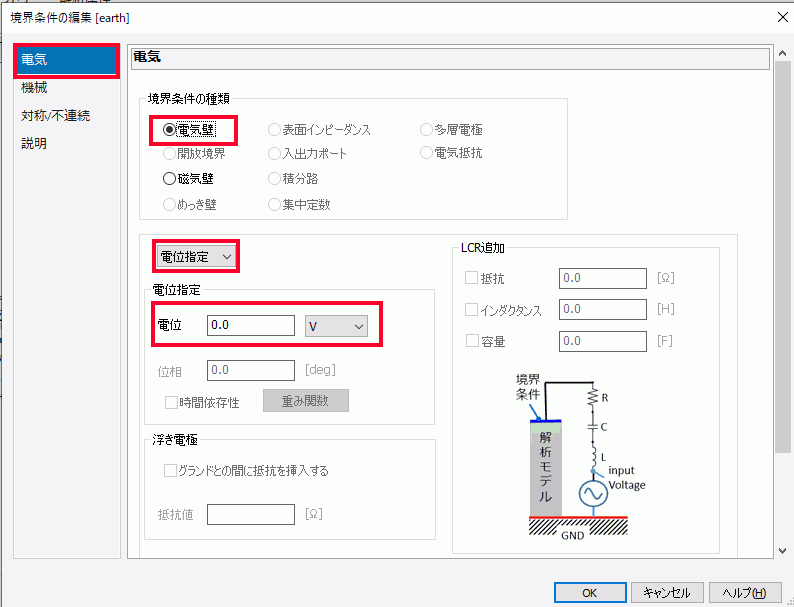

[境界条件の編集]ダイアログの
[電気]タブの
境界条件の種類を電気壁
電位を0.0×100に設定し、
をクリックします。
さらに、[境界条件]ダイアログもをクリックし終了します。
|
|
|
これで境界条件の設定ができました。
|
|
