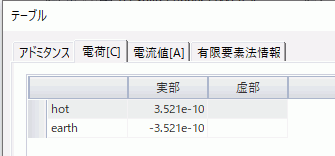

1. 計算値の確認をします。

   電荷や電流がテーブルに表示されています。


• テーブルを閉じた場合は、[解析結果ウィンドウ]タブから、 [テーブル] で再表示できます。
  テーブルでは値のコピー&ペーストやCSV形式でのエクスポートが可能です。


• 浮電極が設定されているモデルの場合、浮電極の電位の確認も、この操作で行います。


2. 次に、変位のベクトル図を表示させます。


   この内容は、[解析結果]タブから、



   [要素ベクトル図] をクリックします。 ベクトル図が表示されます。


3. フィールドタイプ は変位がデフォルトになります。



4. コンター 等高線図やベクトル図等の結果表示設定を登録することができます。

   以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

   詳細は「結果表示設定の登録」を参照してください。

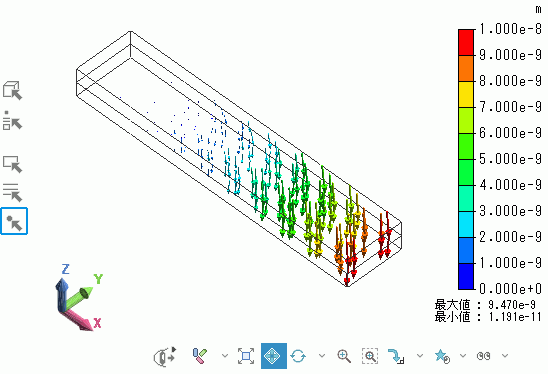

　　　　　　　　　　　　　　　　　　ベクトル図

1. • ベクトルの大きさ等を任意に設定するには

     [解析結果]タブから、



     [描画設定] をクリックします。


     [描画設定]ダイアログを

     [ベクトル]タブにし、

     ベクトルの大きさや形を変更します。


ベクトルタブの説明はこちら


1. • 座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

     [解析結果]タブから、



     [任意座標の計算結果] をクリックします。


[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。


詳細については「任意座標の計算結果」を参照してください。

• 任意座標の計算結果のフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量や座標設定を登録して、後から使用することができます。

  詳細は「結果表示設定の登録」を参照してください。

現在設定されているフィールドタイプのコンターおよびベクトルの値が、出力ウィンドウに表示されます。



3. 次に、変位のグラデーションコンター図を表示させます。

   [解析結果]タブから、



   成分を 大きさにします。


4. [解析結果]タブから、



   [グラデーションコンター図] をクリックします。



   変位のグラデーションコンター図が表示されます。


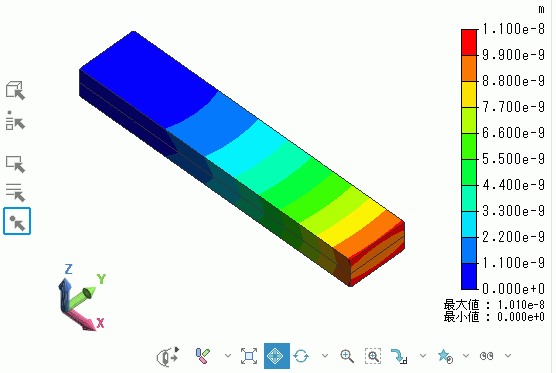

　　　　　　　　　　　変位のグラデーションコンター図

5. 次に、変位図を表示させて、実際の変位の状態を見てみましょう。


   [解析結果]タブから、



   [変位図で描画] をクリックします。




   変位図が表示されます。



　　　　　　　　　　　　　　　　　　　変位図
