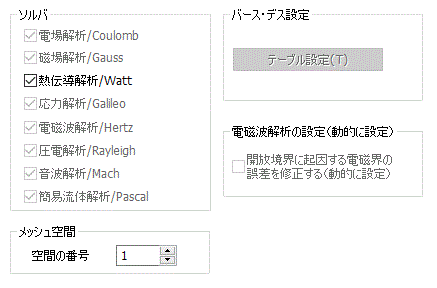

解析領域タブ

設定項目

解説

ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト

ボディ属性毎に解析を行うソルバを選択または選択を外すことができます。

例えば圧電と音波の連成解析を行う場合、圧電体は音波解析が不要のためチェックを外し、
空気は圧電解析が不要のためチェックを外す事で連成解析を行う事ができます。

• 使用事例として、圧電音波解析の「例題１　調和解析」を参照してください。

バース/デス設定

応力解析（Galileo （ガリレオ） Femtetの応力解析ソルバの名称）においてボディのバース（誕生）およびデス（消滅）するステップを設定します。

静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。の複数ステップ解析/多段階熱荷重解析 応力解析で到達温度が段階的に変化する解析。で使用可能です。

バース/デス機能に関する詳細は、テクニカルノート「応力静解析」のバース・デスの項を参照してください。

事前に、ステップ/熱荷重タブ、もしくは、ステップ/熱荷重タブ(熱-応力連成)）で
解析ステップの設定を行ってください。

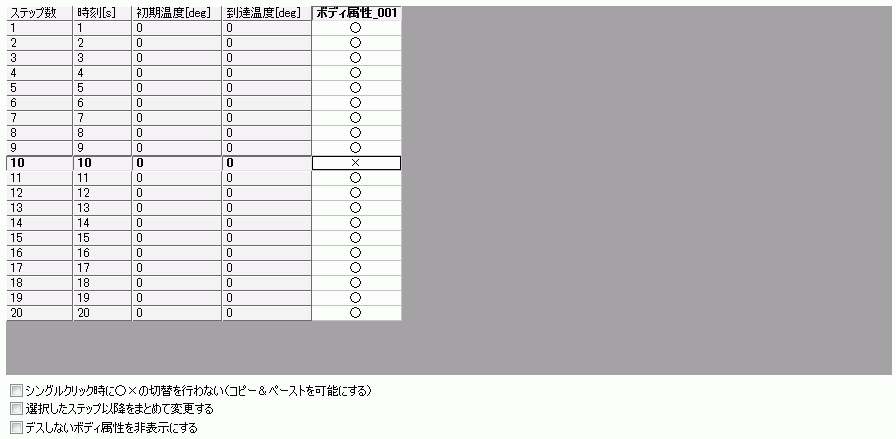

[テーブル設定]ボタンを押すと、時刻/ステップテーブルウィンドウ（バース/デスタブ）が開きます。
時刻、ステップ、初期温度、到達温度とバース/デス設定状態の関係を確認しながら、
各ステップでのバース/デスの設定を行うことができます。

各ステップでのバース/デス状態が、バース：○、デス：×で表示されます。

以下の表に示すように、３つの入力モードが用意されています。

• ステップ/熱荷重タブ、もしくは、ステップ/熱荷重タブ(熱-応力連成)からも、時刻/ステップテーブルウィンドウを開いてバース/デスの設定が可能です。
  ステップ/熱荷重タブから開いた場合、モデルで使用しているすべてのボディ属性について一括してバース/デス状態を変更できます。
  [デスしないボディ属性を非表示にする]チェックボックスにチェックを入れると、全ステップが○（バース）のボディ属性を非表示にすることができます。

• デス中には剛性の小さい（柔らかい）材料に置き換えて解析するため、デス中も周囲の変形に追従し、
  自然な形状で解析をすることができます。
  デス時剛性の小さいダミー材料に置き換えて計算するかわりに、解析領域から除外して計算することもできます。
  高度な設定タブにおいて、「デスボディを剛性の小さいダミー材料に置換」チェックをはずしてください。


• 使用事例として、応力解析の「例題１０ ＩＣ実装工程の多段階熱荷重解析」を参照してください。

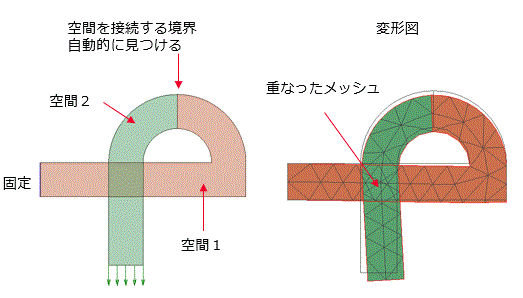

メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。空間

応力解析の接触解析などで、重なったメッシュを作成する時に使用します(応力解析例題68)

剛体

[剛体ボディとして計算]にチェックを入れると、そのボディ属性に設定されたボディ全てが１つの剛体として計算されます。剛体ボディ属性を複数設定した場合、それぞれが独立した剛体として扱われます。応力解析にのみ対応しています。

境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件「剛体面」と類似の機能であり、「剛体面」をボディ全体に適用したような機能になります。「剛体面」は機械タブを、使用例は例題73を参照してください。

注：材料物性のヤング率の入力は必要ですが、ヤング率の値によらず剛体として計算されます。

電磁波解析の設定

解析条件、電磁波解析オプションで、[開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件に起因する電磁界の誤差を修正する]にチェックすると、開放境界に起因する電磁界の誤差を修正する機能により、そのボディの電磁界を補正します。

音波解析の設定

音波解析もしくは圧電音波連成解析で設定可能で、デフォルトは、チェックなしになります。過渡解析 時間的にフィールド分布が変化している解析。は、この解析に対応していません。

[指向性の計算方法を使う]にチェックすると、そのボディのフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量を通常の有限要素法ではなく、指向性計算の方法で求めます。ただし、そのボディは開放境界から見て、駆動源と反対側に配置する必要があります。

解析の為、ボディには、材料を指定する必要がありますが、このチェックを入れたボディの材料は、計算で使われません。開放境界条件を指定した材料が、周囲に広がっているという仮定で、周囲の音場が求められるからです。
