00.流体解析(Bernoulli)チュートリアル概要
このチュートリアルでは、流路中に円柱状の障害物がある場合の流れの解析をします。
解析空間
|
設定内容 |
設定値 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
設定内容 |
設定値 |
|
解析の種類 |

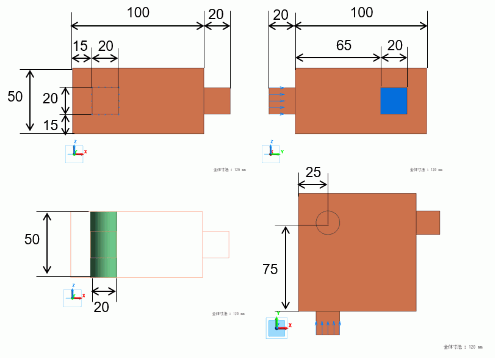

モデル形状

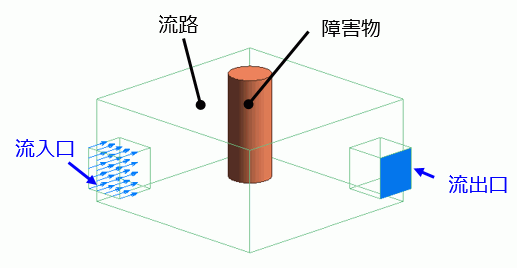

入口と出口の管と流路をそれぞれを直方体で、障害物を円柱のソリッドボディで定義し、空気が流入する箇所に流入境界条件、空気が流出する箇所に流出境界条件を設定しています。
計算結果図

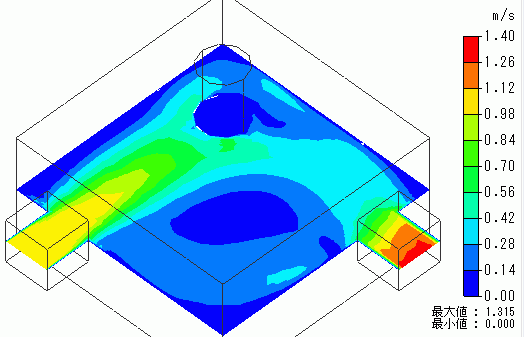

流速のグラデーションコンター図
戻る 次へ
流体解析の流れと操作内容
|
タイトル |
|
00.流体解析(Bernoulli)チュートリアル概要 |
|
01.新規プロジェクト作成 |
|
02.流路(直方体)モデルを作成する |
|
03.3つの流路を結合する |
|
04.障害物(円柱)モデルを作成する |
|
05.解析条件を設定する |
|
06.ボディ属性と材料定数を設定する |
|
07.境界条件をつける |
|
08.解析を実行する |
|
09.計算結果の表示・確認 |
|
10.プロジェクトを保存する |
