09.計算結果の表示・確認

いろいろな形式で計算結果を確認できます。
グラデーションコンター図、断面図を表示し、確認してみましょう。

  • FemtetのVer.やパソコンの違いによって、計算結果には誤差が生じます。

手順

  1. 計算値の確認をします。

    壁面流量や壁面力などがテーブルに表示されています。

  • テーブルを閉じた場合は、[解析結果ウィンドウ]タブから、 [テーブル] で再表示できます。
    テーブルでは値のコピー&ペーストやCSV形式でのエクスポートが可能です。



  1. 流速のグラデーションコンター図を表示させます。

    この内容は、[解析結果]タブから、



    [グラデーションコンター図]     をクリックします。

    流速のグラデーションコンター図が表示されます。



  • コンター図やベクトル図等の結果表示設定を登録することができます。

    以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

    詳細は「結果表示設定の登録」を参照してください。



　　　　　　　　　　　

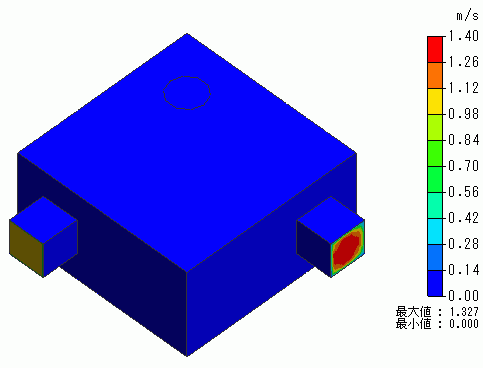

流速のグラデーションコンター図



    • コンターのレンジ等を設定するには

      [解析結果]      タブから、



      [描画設定]       をクリックします。

      [描画設定]      ダイアログを、[コンター]タブにし、

      最小/最大値や、分割数、色等を設定します。


コンタータブの説明はこちら

    • 任意の点の値を調べるには

      座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

      [解析結果]      タブから、



      [任意座標の計算結果]       をクリックします。




[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。


詳細については「任意座標の計算結果」を参照してください。





  • 任意座標の計算結果のフィールドや座標設定を登録して、後から使用することができます。

    詳細は「結果表示設定の登録」を参照してください。

現在設定されているフィールドタイプのコンターおよびベクトルの値が、ツールチップと出力ウィンドウに表示されます。

表示したツールチップは右クリックメニューから「ツールチップを全削除」で削除することができます。




  1. 次に、断面図を表示させます。

    [解析結果]タブから、



    [断面図の表示]     をクリックします。

    [断面]    ダイアログが表示されます。

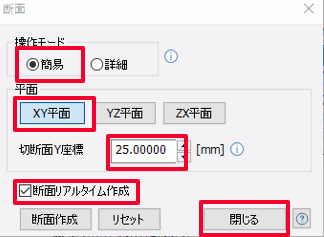

  1. [断面]ダイアログで簡易モードを選択します。

    [断面リアルタイム作成]をONにして
    [XY平面}    をクリックします。
    [OK]をクリックします。


  • [詳細モード]を選択すると複数断面や断面と表面の同時表示を実行できます。



断面図が表示されます。

　　　　　　　　　　　　　　　　　断面図

  1. 次に、流速のベクトル図を表示させます。

    [解析結果]    タブから、



    [要素ベクトル図] をクリックします。

    流速のベクトル図が表示されます。


　　　　　　　　　　　 　　　流速のベクトル図

  1. 次に、流線を表示させます。

    [解析結果]    タブから、



    [断面図の表示] をクリックし、断面表示を解除します。

    [要素ベクトル図] をクリックし、ベクトル図表示を解除します。

    [流線] をクリックします。

    流線が表示されます。

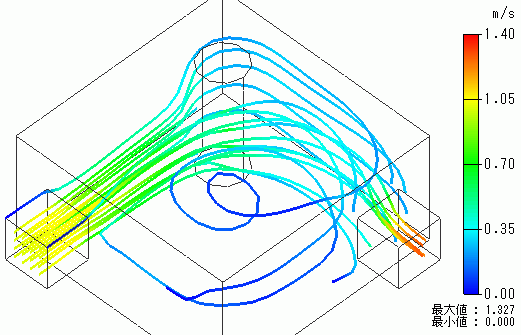

　　　　　　　　　　　 　　　流線
