07.境界条件をつける

境界条件を設定します。
流体入口に強制流入(流速)、出口に自然流出を設定します。

流れの与え方についての詳細は境界条件「流体タブ」の「モデルに流れを与える方法」を参照してください。

境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。

また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません

手順

[モデル]タブの、

項目を面選択に変更します。
選択切替についての詳細はこちら
トポロジについてはこちら

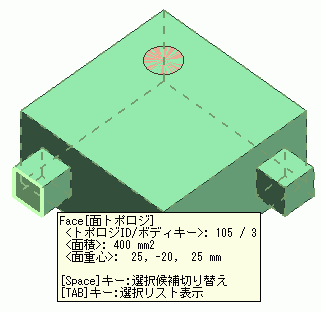

まず、流路の流入部表面をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

[解析属性]タブの、

[境界条件] をクリックします。

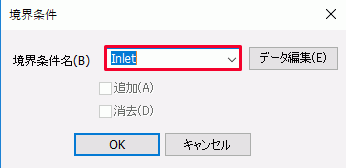

[境界条件]ダイアログに

境界条件名:Inlet

を入力し、をクリックします。
この境界条件名は任意の名前です。

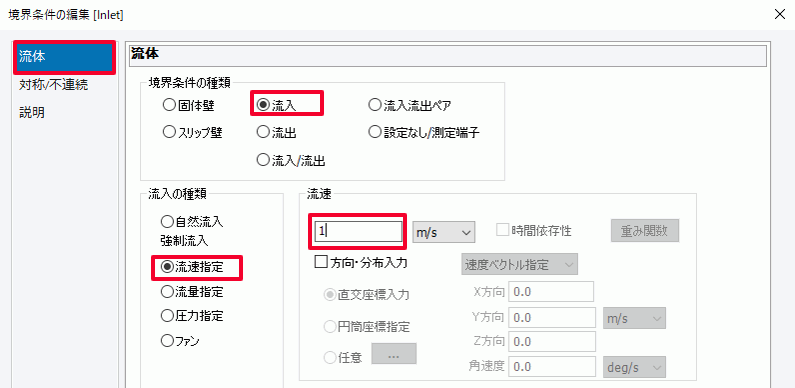

[境界条件の編集]ダイアログにおいて、流入流速が1[m/s]となるように設定します。

[流体]タブの

境界条件の種類：流入を選択し、

流入流出の種類：流速指定が選択されているのを確認し、

1 [m/s]を入力し、

をクリックします。

さらに、[境界条件]ダイアログもをクリックし終了します。

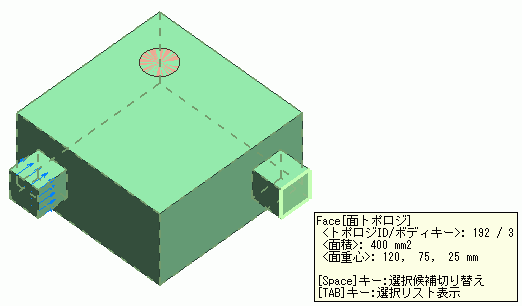

次に、流路の流出部表面をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

右クリックし、右クリックメニューから[境界条件]を選択します。

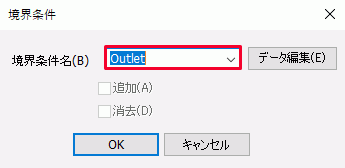

[境界条件]ダイアログに

境界条件名:Outlet

を入力し、をクリックします。
この境界条件名は任意の名前です。

[境界条件の編集]ダイアログにおいて

[流体]タブの

境界条件の種類：流出を選択し、

流入流出の種類：自然流出が選択されているのを確認し、

をクリックし終了します。
- 流れの与え方についての詳細は境界条件「流体タブ」の「モデルに流れを与える方法」を参照してください。

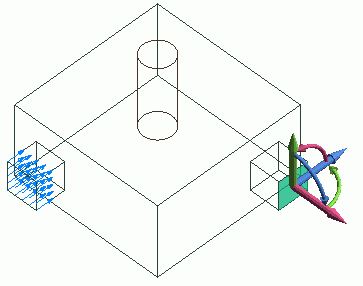

これで境界条件の設定ができました。
