02.流路モデルを作成する
流路中心部と流路流入部、流路流出部を作図します。
手順
-
[モデル]タブの
 から、[[長さ指定]]
 をクリックします。
|
|
|
-

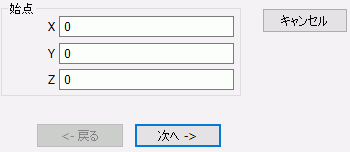

始点を指定します。に始点（X:0、Y:0、Z:0）を入力し、 をクリックします。
-
パラメータ入力ダイアログの楽な入力方法
0の時は未入力でもOKです。
<Tab>キーで次の項目へ移動できます。
で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。
|
|
|
-
幅を設定します。
パラメータ入力ダイアログに幅:100を入力し、をクリックします。
|
|
|
-
奥行きを設定します。

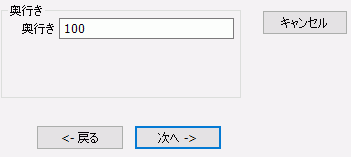

パラメータ入力ダイアログに奥行き:100を入力し、をクリックします。
|
|
-
高さを設定します。

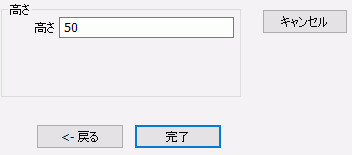

パラメータ入力ダイアログに高さ:50を入力し、 をクリックします。
|
|
-
パラメータ入力ダイアログの をクリックし、終了します。
-
<Esc>キーを押しても、終了できます。

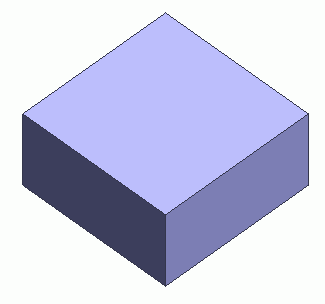

これで、流路中心部ができました。
-
モデルが画面に収まるように視点を変更したい場合は、
 の[フィットボタン]  をクリックします。
視点操作の詳細については「視点操作」を参照ください。
|
|
-
続けて、直方体を作図します。
[モデル]タブの
から、[[長さ指定]]
をクリックします。
パラメータ入力ダイアログに始点（X:15、Y:-20、Z:15)を入力し、をクリックします。
|
|
-
幅を設定します。
パラメータ入力ダイアログに幅:20を入力し、をクリックします。
|
|
-
奥行きを設定します。

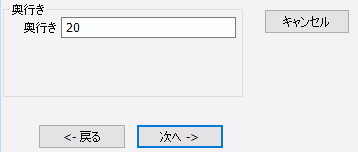

パラメータ入力ダイアログに奥行き:20を入力し、をクリックします。
|
|
-
高さを設定します。
パラメータ入力ダイアログに高さ:20を入力し、をクリックします。
これで、流路流入部（直方体）が作図できました。
|
|
- 続けて、直方体を作図します。
[モデル]タブの
から、[直方体[長さ指定]]
をクリックします。

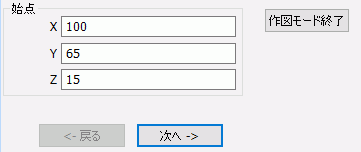

パラメータ入力ダイアログに始点（X:100、Y:65、Z:15)を入力し、をクリックします。
|
|
-
幅を設定します。
パラメータ入力ダイアログに幅:20を入力し、をクリックします。
|
|
-
奥行きを設定します。
パラメータ入力ダイアログに奥行き:20を入力し、をクリックします。
|
|
-
高さを設定します。
パラメータ入力ダイアログに高さ:20を入力し、をクリックします。
これで、流路流入部（直方体）が作図できました。
|
|
-
最後にパラメータ入力ダイアログのをクリックし、終了します。
-
<Esc>キーを押しても、終了できます。

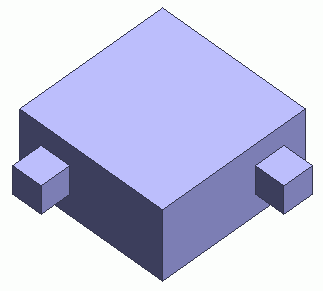

これで、流路流入部（直方体）と流路流出部（直方体）が作図できました。 |
|
-
間違った時に元の状態に戻すことができます。一度、操作してみましょう。
 の、
[モデリング及び属性操作を元に戻す]
 をクリックします。
[モデリング及び属性操作をやり直す]  をクリックすると、
元に戻すコマンドで元に戻した処理をやり直します
|
|
