00.静電界解析(Coulomb)チュートリアル概要
このチュートリアルでは、2層になった誘電体の表面の一部にそれぞれ異なる電極(+1[V]、+2[V])を与えた場合の静電界の様子を解析します。

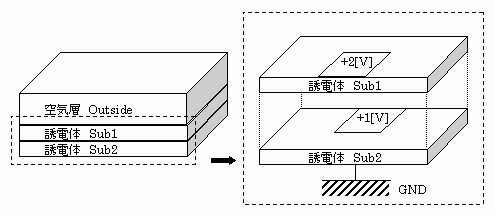

解析空間
解析条件
|
|
||||||||||

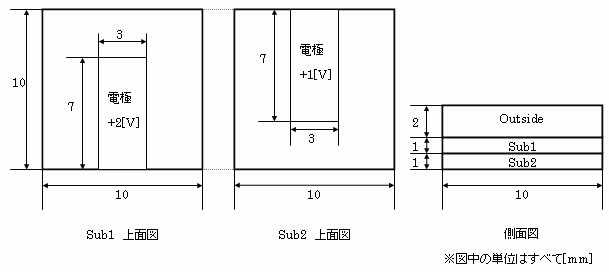

モデル形状
|
|
||||||||||
計算結果図

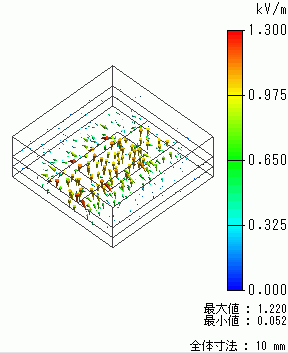

電界ベクトル図 |
|
戻る 次へ
静電界解析の流れと操作内容
|
タイトル |
|
00.静電界解析(Coulomb)チュートリアル概要 |
|
01.新規プロジェクト作成 |
|
02.モデルを作成する |
|
03.内部電極面を作成する |
|
04.解析条件を設定する |
|
05.ボディ属性と材料定数を設定する |
|
06.境界条件をつける |
|
07.解析を実行する |
|
08.計算結果の表示・確認 |
|
09.プロジェクトを保存する |
