03.内部電極面を作成する

次に、内部電極面（長方形）を作成します。


作図前		作図後

[モデル]タブのから[長方形[長さ指定]]をクリックします。
始点を設定します。パラメータ入力ダイアログに始点（X:3.5、Y:3、Z:1)を入力し、をクリックします。
幅を設定します。パラメータ入力ダイアログに幅:3を入力し、をクリックします。
高さを設定します。パラメータ入力ダイアログに高さ:7を入力し、をクリックします。

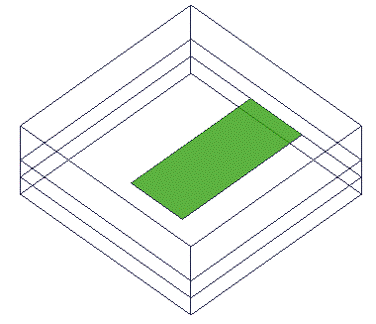

これで、内部電極面（長方形）が1つ作図できました。	※作成した長方形を選択した状態で表示しています。
続けて、もう1つ内部電極面（長方形）を作図します。パラメータ入力ダイアログに始点（X:3.5、Y:0、Z:2)を入力し、をクリックします。
幅を設定します。パラメータ入力ダイアログに幅:3を入力し、をクリックします。
高さを設定します。パラメータ入力ダイアログに高さ:7を入力し、をクリックします。
最後にパラメータ入力ダイアログのをクリックし、終了します。

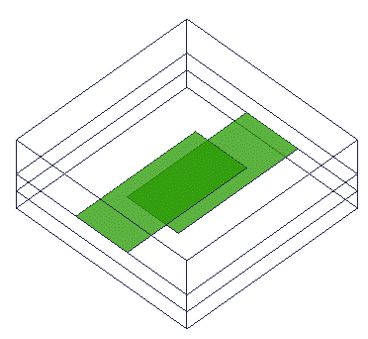

これで、2つの内部電極面（長方形）が作図できました。	※作成した２つの長方形を選択した状態で表示しています。
