1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。



2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで[電場解析 Coulomb （クーロン） Femtetの電場解析ソルバの名称]にチェックします。

3. [電場解析]タブをクリックします。

   [解析の種類]が[静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。 (容量値)]になっていることを確認します。

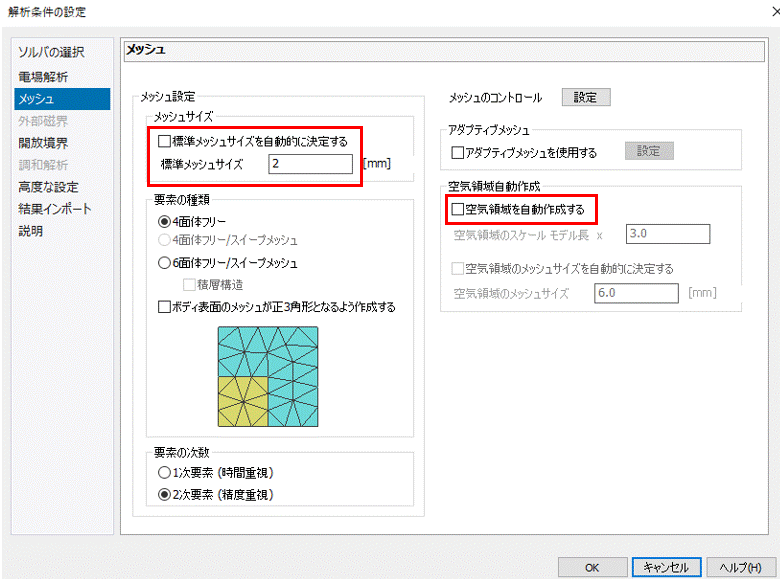

4. [メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。]タブをクリックします。

   [標準メッシュサイズを自動的に決定する]：OFF
   [標準メッシュサイズ]：2
   [空気領域を自動作成する]：OFF

   を入力し、をクリックします。


5. メッシュサイズの設定や、その他の解析の設定によって解析の精度が変わります。
   詳細は「最適な解析精度の設定をするには」をご覧ください。


• 本チュートリアルでは活用していませんが、空気領域は自動作成が可能です。
  詳細は「メッシュタブ」の空気領域自動作成をご覧ください。

これで解析条件の設定ができました。
