1. 電界のベクトル図を表示させます。

   [解析結果]タブから、



   [要素ベクトル図]をクリックします。

   電界ベクトル図が表示されます。


• コンター 等高線図やベクトル図等の結果表示設定を登録することができます。

  以前の表示状態を再現したり、他の結果に同一の表示設定を適用することが簡単にできます。

  詳細は「結果表示設定の登録」を参照してください。



　　　　　　　　　　　　　電界ベクトル図

2. 磁界ベクトル図を表示させます。

   [要素ベクトル図]がONの状態で、

   [解析結果]タブから、

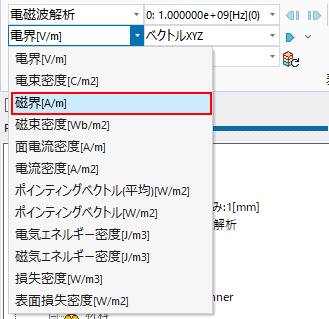

   フィールドタイプを磁界[A/m]に設定します。



3. 磁界ベクトル図が表示されます。


　　　　　　　　　　　　　　磁界ベクトル図

• ベクトルの大きさ等を任意に設定するには

  [解析結果]タブから、



  [描画設定] をクリックします。

  [描画設定]ダイアログにおいて

  [ベクトル]タブにし、

  ベクトルの大きさや形を変更します。


ベクトルタブの説明はこちら


• 任意の点の値を調べるには

  座標を指定することにより、任意の点のコンター値およびベクトル値を調べることができます。

  [解析結果]タブから、



  [任意座標の計算結果] をクリックします。


[座標値計算]ダイアログが表示されます。

その中に調べたい任意の点の座標を指定して[計算]ボタンをクリックします。


任意座標の計算結果の詳細についてはこちら

• 任意座標の計算結果のフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量や座標設定を登録して、後から使用することができます。

  詳細は「結果表示設定の登録」を参照してください。

現在設定されているフィールドタイプのコンターおよびベクトルの値が、出力ウィンドウに表示されます。
