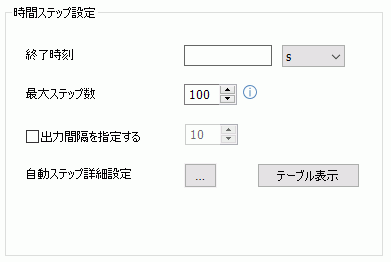

[終了時刻]と[最大ステップ数]指定して解析します。

時間ステップはソルバが自動的に適切な設定します。

計算中に終了時刻に到達するまで解析を行いますが、最大ステップ数に到達した場合、その時点で解析を打ち切ります。

• 最大ステップで打ち切られた場合、リスタートが可能なソルバではその時点からリスタートすることができます。

• 時間ステップの設定方法の詳細は、「自動ステップ詳細設定」で指定することができます。

各ソルバの時間ステップについて以下に説明します。

熱伝導解析の場合：

自動時間ステップ詳細設定で、[時間依存の条件に従う]チェック時は、発熱量などの時間依存性（重み関数）、電場熱解析の電圧波形の周波数などから時間ステップを算出します。

波形入力した場合、1周期を12分割した値を時間ステップとして使用します。[1周期当たりの分割数を変更する]をチェックすることで分割数を変更することができます。

自動時間ステップ詳細設定で、[時間依存の条件に従う]をチェックしていない場合は、ボディサイズとボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。内部の熱拡散率から算出しています。

応力解析、圧電解析で”共振モード利用の過渡解析”を使用しない場合：

自動時間ステップ詳細設定で、[時間依存の条件に従う]チェック時は、変位、電圧などの重み関数から時間ステップを算出します。

自動時間ステップ詳細設定で、[時間依存の条件に従う]をチェックしていない場合は、ボディサイズとボディ内部を伝搬する弾性波速度から算出しています。

また、自動時間ステップ詳細設定で、[未収束時に時間ステップを細かくする]をチェックしている場合、未収束に終わった場合に時間ステップを細かくして計算をやり直します。

圧電解析で”共振モード利用の過渡解析”を使用する場合：

自動時間ステップ詳細設定で、[時間依存の条件に従う]が自動的にチェック状態になります。

共振解析 特定の周波数で駆動すると共振し、大きく振動するが、その周波数と振動モードの解析の共振周波数結果、および、電圧、変位などの時間依存性（重み関数）から時間ステップを算出します。

最大の共振周波数から算出した1周期を10分割した値を時間ステップとして使用します。[1周期当たりの分割数を変更する]をチェックすることで分割数を変更することができます。

音波解析で陽解法を使用する場合：

自動時間ステップ詳細設定で、[クーラン数による制御]が自動的にチェック状態になります。

メッシュサイズ 四面体、または三角形の一辺の長さと音速から決まるCFL数 時刻1ステップの間にフィールドが伝搬するメッシュ数。この値が大きすぎると数値不安定性を起こす。（クーラン数）をもとに数値不安定性を起こさない時刻ステップ幅が算出されます。

音波解析で陰解法を使用する場合：

自動時間ステップ詳細設定で、[時間依存の条件に従う]が自動的にチェック状態になります。

速度境界などの入力波形の周波数から時間ステップを算出します。

入力波形の1周期を20分割した値を時間ステップとして使用します。[1周期当たりの分割数を変更する]をチェックすることで分割数を変更することができます。

流体解析の場合：

自動時間ステップ詳細設定で、[時間依存の条件に従う]チェック時は、流速などの時間依存性（重み関数）から時間ステップを算出します。

自動時間ステップ詳細設定で、[クーラン数による制御]チェック時には、時間当たりの流れの移動量が指定したクーラン数を満たすように時間ステップを算出します。

また、自動時間ステップ詳細設定で、[未収束時に時間ステップを細かくする]をチェックしている場合、未収束に終わった場合に時間ステップを細かくして計算をやり直します。

• 自由表面解析(VOF法)で自動時間ステップを使用する場合、クーラン数制御で、1以下の値で行うことを推奨します。
  それ以外の流体解析では、クーラン数制御：10程度を推奨します。


• [未収束時に時間ステップを細かくする]の詳細設定については、「高度な設定タブ」の未収束時に時間ステップを細かくするの欄を参照してください。

取り扱う問題によっては自動計算される時間ステップは適切ではないケースもありますので、状況に応じて[自動]を使用せず、[指定]を使用してください。

[出力間隔を指定する]をチェックし、間隔を指定すると、出力する結果を制限し、結果ファイルサイズを小さくすることができます。

10を入力した場合、10回に1回の頻度で結果をファイルに出力します。

[テーブル表示]ボタンを押すと、時間テーブルウィンドウが開きます。

時刻と各境界条件機械タブ、熱タブ、電気タブ、ボディ属性発熱量タブで設定された重み関数の関係を表示することができます。
表示されるテーブルについては、重み関数の設定参照。

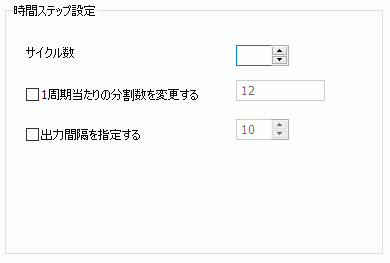

磁場過渡解析[通常]

[サイクル数]を指定して解析します。

*磁場過渡解析は特別オプション機能です。

1周期を12分割した値を時間ステップとして使用します。

[1周期当たりの分割数を変更する]をチェックした場合、分割数をデフォルト値から変更することができます。

[出力間隔を指定する]をチェックし、間隔を指定すると、出力する結果を制限し、結果ファイルサイズを小さくすることができます。

10を入力した場合、10回に1回の頻度で結果をファイルに出力します。

磁場過渡解析
[回転機、回転速度一定]

磁場過渡解析における回転機解析において、「回転機タブ」の回転移動が[速度一定]の場合に使用します。

*磁場過渡解析は特別オプション機能です。

[ステップ数]を指定して解析します。

1ステップ当たり、「回転機タブ」の[周方向メッシュ分割角度]*[1ステップ当たりの回転量]だけ回転移動します。
1ステップの時間幅は [周方向メッシュ分割角度]*[1ステップ当たりの回転量]/([回転数]*360/60) [s] となります。

[出力間隔を指定する]をチェックし、間隔を指定すると、出力する結果を制限し、結果ファイルサイズを小さくすることができます。

10を入力した場合、10回に1回の頻度で結果をファイルに出力します。

• 磁場過渡解析でMATLAB/Simulinkタブの[モータ特性ファイル出力]が有効の場合は下記のようになります。

  ステップ数は以下の式で自動計算されます。
  [時間ステップ]が整数にならない場合はエラーとなり、計算が実行できません。

  [ステップ数] = 360/[極対数]/[1ステップあたりの機械角]/3

  1ステップ当たり、「回転機タブ」の[周方向メッシュ分割角度]*[1ステップ当たりの回転量]だけ回転移動します。
  1ステップの時間幅は [周方向メッシュ分割角度]*[1ステップ当たりの回転量]/([回転数]*360/60) [s] となります

磁場過渡解析[並進機]

磁場過渡解析における並進機解析の場合に使用します。

*磁場過渡解析は特別オプション機能です。

[ステップ数]を指定して解析します。

1ステップ当たり、「並進機タブ」の[進行方向メッシュ分割サイズ]*[1ステップ当たりの進行量]だけ並進移動します。
1ステップの時間幅は [進行方向メッシュ分割サイズ]*[1ステップ当たりの進行量]/[移動速度] [s] となります。

[出力間隔を指定する]をチェックし、間隔を指定すると、出力する結果を制限し、結果ファイルサイズを小さくすることができます。

10を入力した場合、10回に1回の頻度で結果をファイルに出力します。

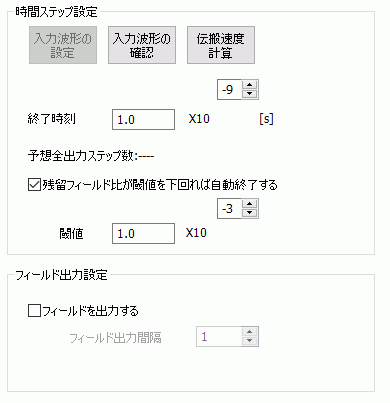

電磁波解析
(熱との連成ではない場合)

電磁波過渡解析の場合に使用します。

*電磁波過渡解析は特別オプション機能です。
