加工前

加工後

1. [モデル]タブの

   の

   [差(ブーリアン 複数のボディを結合したり（和）、ボディからボディを切り取ったり(差）、複数ボディの共通部分を抽出する（積）演算のこと)]をクリックします。

   （またはボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。を選択した状態で右クリックメニューから、[ブーリアン]-[差]をクリックします。）


   [ブーリアン （差）]ダイアログが表示されます。


2. ブーリアンとは、
   複数のボディを結合したり（和）、
   ボディからボディを切り取ったり(差）、
   複数ボディの共通部分を抽出する（積）ことをいいます。

   今回は差をとり、ボディからボディを切り取ります。

2. モデルウィンドウ上で、最初にCase外枠（円柱）（引かれる対象のボディ ）をハイライトして、クリックし、選択します。

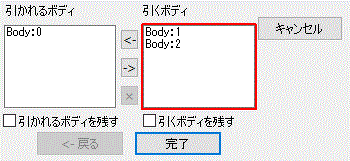

3. [ブーリアン（差）]ダイアログの[引くﾎﾞﾃﾞｨ]のリスト内をハイライトして、クリックし、赤枠を移動します。

4. 続いて、複数選択のため<Ctrl>キーを押しながらCase外枠（直方体2つ）（引く方のボディ）をハイライトしてクリックし、選択します。


5. [ブーリアン（差）]ダイアログのをクリックします。

   ブーリアン（差）ダイアログの詳細はこちら


• この時、ダイアログの[引かれるﾎﾞﾃﾞｨを残す]、[引くﾎﾞﾃﾞｨを残す]にチェックは入れないでください。

これで、円柱と直方体の重なった部分が切り取られた形状ができました。
