02.2つのパイプモデルを作成する
T字パイプの縦方向と横方向のパイプを作図します。
手順
-
まず、縦方向のパイプを作成するために、
[モデル]タブの
から、[ソリッドボディの新規作成]-[円柱（ソリッドボディ)]
をクリックします。
|
|
|
-
中心点を指定します。に始点（X:0、Y:0、Z:0）を入力し、 をクリックします。
-
パラメータ入力ダイアログの楽な入力方法
0の時は未入力でもOKです。
<Tab>キーで次の項目へ移動できます。
で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。
|
|
|
-
半径を設定します。
パラメータ入力ダイアログに半径:10を入力し、をクリックします。
|
|
|
-

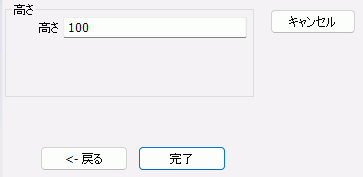

高さを設定します。
パラメータ入力ダイアログに高さ:100を入力し、 をクリックします。
|
|
-
パラメータ入力ダイアログの をクリックし、終了します。
-
<Esc>キーを押しても、終了できます。
これで、縦方向のパイプができました。
-
モデルが画面に収まるように視点を変更したい場合は、
 の[フィットボタン]  をクリックします。
視点操作の詳細については「視点操作」を参照ください。
|
|
-
続けて、横方向のパイプを作成するため、作図平面をYZ平面に変更します。
[モデル]タブの の 下の▼を押し、出てきたサブメニューの[YZ平面] をクリックします。
|
|
-
続けて、横方向のパイプを作成します。
[モデル]タブの から、[ソリッドボディの新規作成]-[円柱（ソリッドボディ)]
をクリックします。
|
|
-
中心点を設定します。
パラメータ入力ダイアログに始点（X:-100、Y:0、Z:0）を入力し、をクリックします。
|
|
-
半径を設定します。
パラメータ入力ダイアログに半径:10を入力し、をクリックします。
|
|
-

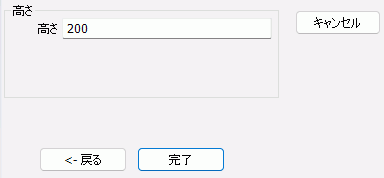

高さを設定します。
パラメータ入力ダイアログに高さ:200を入力し、をクリックします。
|
|
- パラメータ入力ダイアログのをクリックし、終了します。
これで横方向のパイプができました。
|
|
-
間違った時に元の状態に戻すことができます。一度、操作してみましょう。
 の、
[モデリング及び属性操作を元に戻す]
 をクリックします。
[モデリング及び属性操作をやり直す]  をクリックすると、
元に戻すコマンドで元に戻した処理をやり直します
|
|
