1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。



2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで[流体解析 Bernoulli （ベルヌーイ） Femtetの流体解析ソルバの名称]にチェックします。

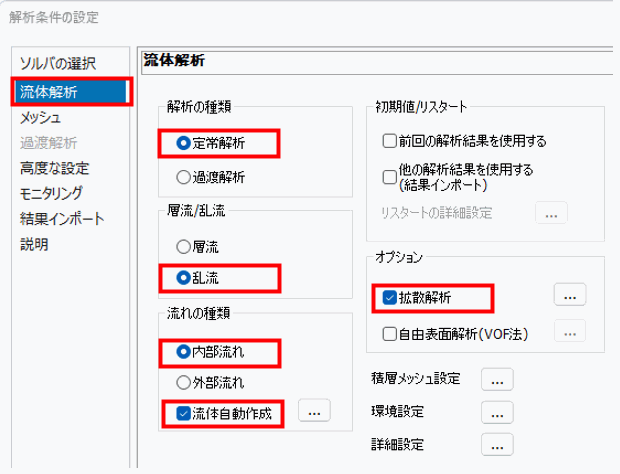

3. [流体解析]タブをクリックします。

   [解析の種類]が[定常解析 熱伝導解析などで、定常状態に到達して時間変化のない状態の解析。それ以前の、時間変化のある状態を過渡解析という。]、[層流/乱流]が[乱流]、[流れの種類]が[内部流れ]と[流体領域自動作成]にチェックが入っていることを確認します。

   [オプション]の[拡散解析]のチェックをいれて、をクリックします。



4. 流体領域自動作成の詳細設定は今回は編集しません。流体材料を指定することができますが、デフォルトの「000_空気」が使用されます。


5. 拡散解析の詳細設定は今回は編集しません。拡散解析の種類・単位を変更することができますが、デフォルトのモル濃度[mol/m3]が使用されます。

これで解析条件の設定ができました。
