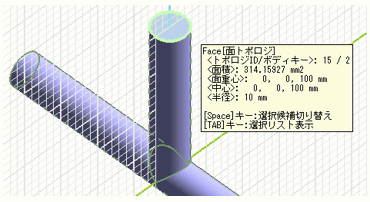

シェル加工（空洞化）前

シェル加工(空洞化)後

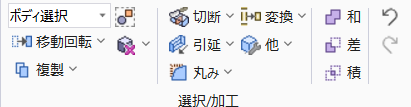

1.  [モデル]タブの から、 右横の▼ をクリックし、[シェル加工]選択します。

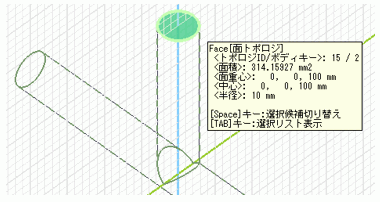

2. モデルウィンドウ上で、まず縦パイプ上面をハイライトして、クリックし、選択します。

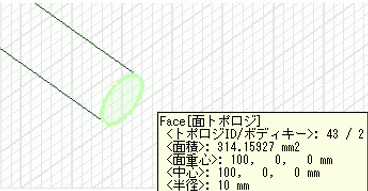

3. 次に、横パイプ右面をハイライトして、クリックし、選択します。

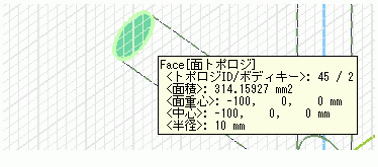

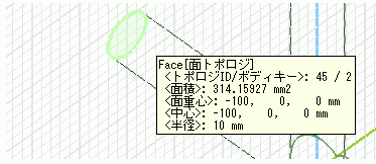

4. 次に、横パイプ左面をハイライトして、クリックし、選択します。


• ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。が重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。


1. • Spaceキーを使用する方法

     ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
     選択ボディが変わり、左クリックで選択できます。


   • リストから選択する方法

     ボディが重なる位置でマウスカーソルを合わせ、<TAB>キーを押します。
     選択リストが表示され、希望するボディを左クリックで選択できます。

     もっと詳しくボディの選択方法を知りたい方は、
     ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
     および「選択リストから選択する方法」をご覧ください。

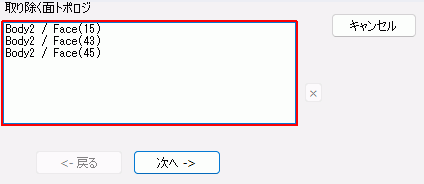

5. [シェル加工]ダイアログのをクリックします。

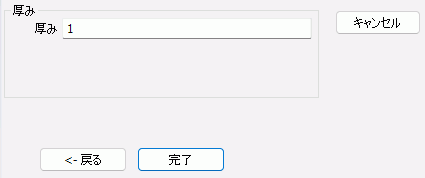

6. 厚みを設定します。

   パラメータ入力ダイアログに厚み:1を入力し、をクリックします。


これで、T字パイプ内部を空洞化することができました。
