05.コイルを作図する

コイル部分の元となる図形を作図しましょう。


作図前		作図後

手順

コイルの元となる直線を作図します。 [モデル]タブのから、[ワイヤボディの新規作成]-[直線（ワイヤボディ)] をクリックします。

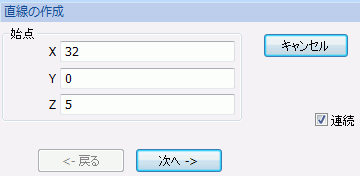

パラメータ入力ダイアログに始点（X:32、Y:0、Z:5）を入力し、をクリックします。

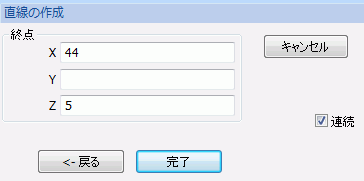

パラメータ入力ダイアログに終点（X:44、Y:0、Z:5）を入力し、をクリックします。
これで、直線ができました。パラメータ入力ダイアログのをクリックし、終了します。
次に、直線を加工してコイルを作図します。 [モデル]タブのの [ボディの引きのばし]の右横▼を押下し、　　　　出てきたサブメニューから[回転体の作成]をクリックします。（または右クリックしてメニューを表示させ、[変形]-[回転体]をクリックします。）

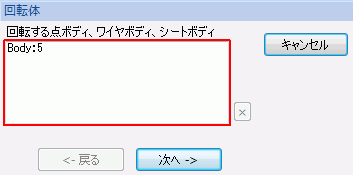

直線のボディを選択します。
[回転体]ダイアログのをクリックします。

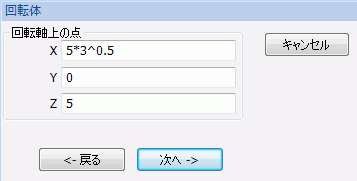

回転軸上の点を指定します。パラメータ入力ダイアログに回転軸上の点（X:5*3^0.5、Y:0、Z:5）を入力し、をクリックします。
回転軸の方向ベクトルを指定します。パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:1、Z:0）を入力し、をクリックします。

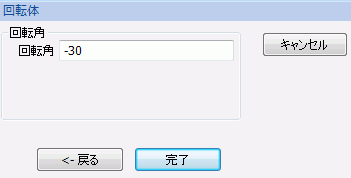

回転角を指定します。パラメータ入力ダイアログに回転:-30を入力し、をクリックします。
コイル形状が1つ作図できました。
次に、環状にコピーします。 [モデル]タブのの [複製]の右横の▼を押下し、出てきたサブメニューの[環状コピー]をクリックします。（または右クリックしてメニューを表示させ、[複製(コピー)]-[環状]をクリックします。）

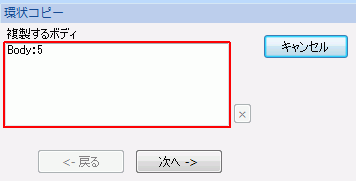

コイルのボディを選択します。
パラメータ入力ダイアログの、をクリックします。

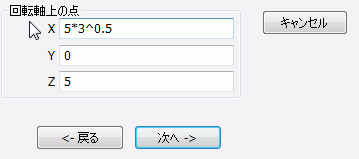

パラメータ入力ダイアログに回転軸上の点（X:5*3^0.5、Y:0、Z:5）を入力し、をクリックします。
パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:1、Z:0）を入力し、をクリックします。

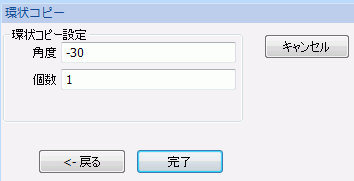

パラメータ入力ダイアログに角度:-30、個数:1を入力し、をクリックします。
これでコイルの1/3が作図できました。
