09.ボディ属性と材料定数を設定する1

ボディ属性、材料定数に名前をつけ、設定値を指定します。

ボディ属性とは、ボディ毎に設定する属性で、コイル条件（電流の方向、電流値、外部回路との関連付けなど）や、磁石の磁化方向などを設定します。

またボディ属性は、その属性に名前を付けることにより分類しています。そのため、異なったボディ属性に同じ名前を設定することはできません。

材料定数とは、ボディを構成している材料データのことです。解析の内容により、設定を行う必要のある材料データが変わってきます。

この材料定数も、名前を付けることにより分類しています。そのため、異なる材料データを同じ名前で設定することはできません。

まずは、コイルについて設定します。

もっと詳しくボディの選択方法を知りたい方は、
ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
および「選択リストから選択する方法」をご覧ください。

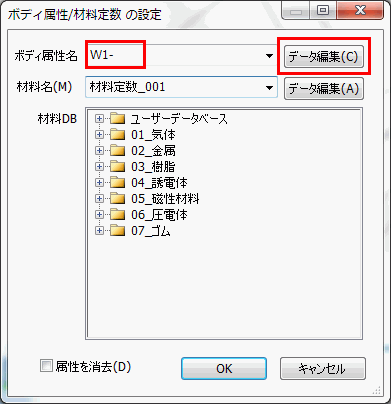

[ボディ属性/材料定数設定]ダイアログで、をクリックし終了します。
よく利用する材料データは登録しておくことができます。
使用される場合はProjectツリーの「ユーザーDB」の項目をご覧ください。

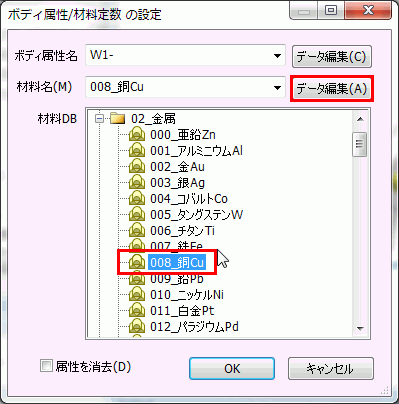

Femtetでは、一般的な材料データ（鉄、銅etc.）の材料データベースを用意しています。
使用される場合はProjectツリーの「材料データベース」の項目をご覧ください。

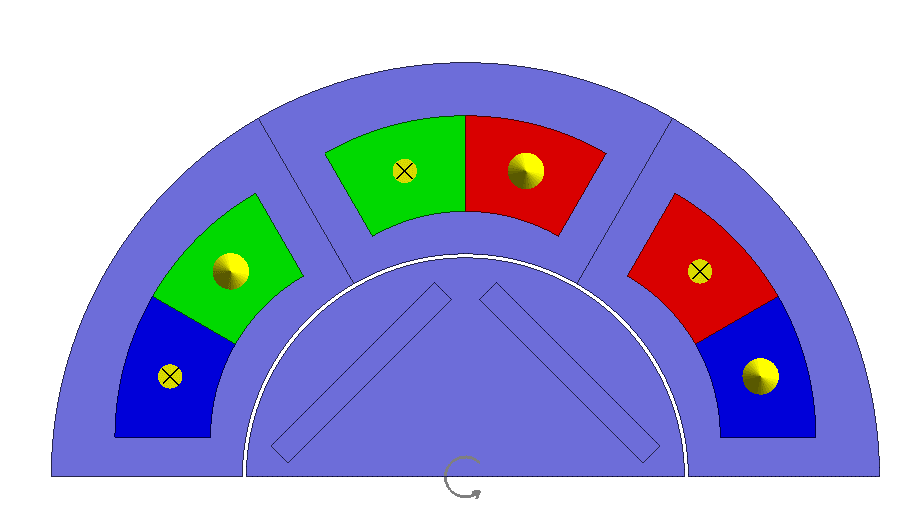

同様に、残り5つのコイルについて、以下のように設定します。

ボディ属性名：　右から「W1-」(設定済), 「U1+」, 「U1-」, 「V1+」, 「V1-」, 「W1+」
材料名：6つとも先ほど定義した「008_銅Cu」

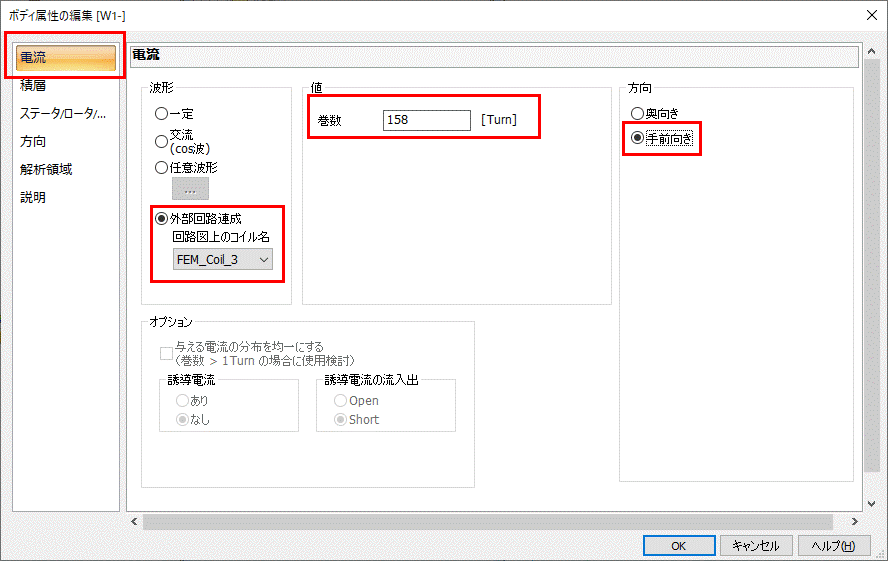

それぞれのボディ属性編集で[電流]タブを下表の通り設定　

これで、コイルの設定は終了です。
