1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

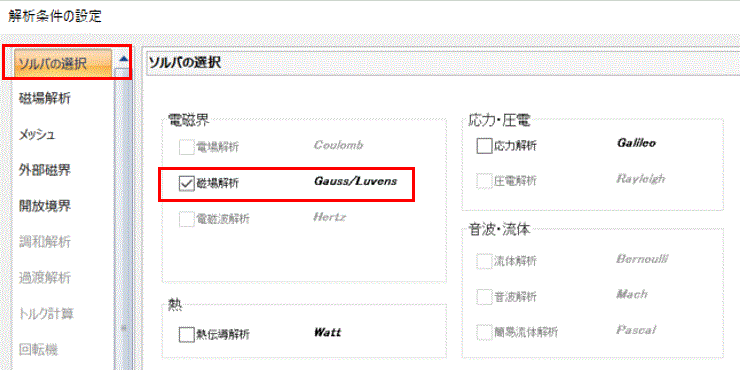

2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで[磁場解析 Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称/Luvens （ルーベンス） Femtetの磁場過渡解析ソルバの名称]にチェックします。

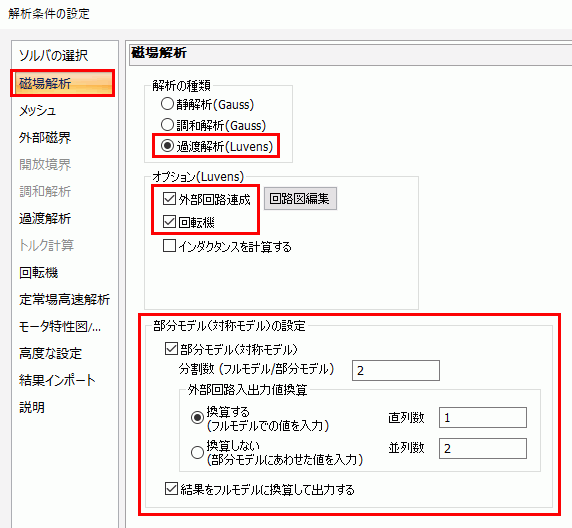

3. [磁場解析]タブをクリックし、下記のように設定します。

   [解析の種類]： [過渡解析 時間的にフィールド分布が変化している解析。]を選択

[オプション]: [外部回路連成]、[回転機]にチェック

[部分モデル(対称モデル)の設定]：

           [部分モデル(対称モデル)]にチェック
　　　　　[分割数]に2を入力

           [換算する]にチェック

           [直列数]に1を入力

           [並列数]に2を入力

　　　　　[結果をフルモデルに換算して出力]にチェック

• [部分モデル]は1/2、1/4などの対称モデルの場合にチェックを入れます。
  [分割数]は2、4などモデルの分割数を入力します。


• [外部回路入出力値換算]には、部分モデル上のコイルが、フルモデルにした時に
  直列、並列に何個接続されることになるのかを入力します。
  具体的な設定方法は、「外部回路換算の設定例」を参照下さい。
  換算処理の詳細は、「外部回路換算」を参照下さい。


• [結果をフルモデルに換算して出力]にチェックを入れると、トルクなどの結果テーブル値を
  フルモデルに換算した値として出力します

4. [回転機]タブをクリックし、下記のように設定します。

   [回転移動]： [速度一定]にチェック
   　　　　　　  　[回転数]に1800[r/min]を入力


• 回転数は同期機の場合、次式で表されます。
  Ns=120*f/P
  Ns：回転数（同期速度）
  f：交流電源の周波数[Hz]
  P：極数

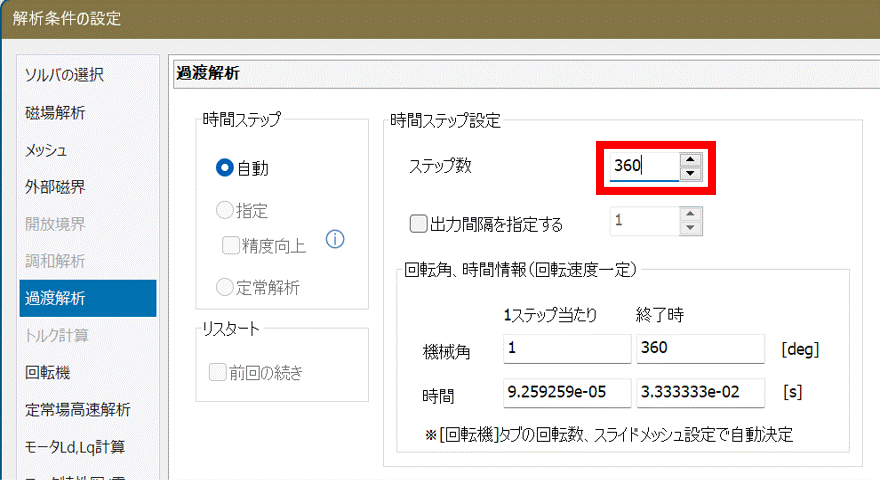

5. [過渡解析]タブをクリックし、下記のように設定します。

   [ステップ数]：360を入力

• ステップ数が360で、周方向メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。分割角度が1.0[deg]、1ステップ当たりの回転量が1[メッシュ]ですので、機械角で360*1.0*1=360[deg]まで回転させる解析となります。
  電気角に換算すると、電気角=機械角*極対数=360*4/2=720[deg]となり、電気角2周期分の解析となります。

• 本モデルは電圧入力であるため、コイル電流は最初過渡状態となり、定常状態になるには時間がかかります。
  本条件は、定常状態後十分な時間ステップをとっています。

• 鉄損を計算する場合は、定常状態後、電気角1周期分の時間ステップと、材料定数の鉄損特性定義が必要です。

6. [メッシュ]タブをクリックし、下記のように設定します。

   [標準メッシュサイズを自動的に決定する]のチェックを外し、[標準メッシュサイズ]の項目に1を入力。

   [空気領域を自動作成する]にチェックを入れ、[空気領域のスケール]の項目に1.25を入力。

   をクリックします。



7. メッシュサイズの設定や、その他の解析の設定によって解析の精度が変わります。
   詳細は「最適な解析精度の設定をするには」をご覧ください。


• 空気領域のボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。は上記設定によりメッシュ分割時に自動的に生成されます。
  作成されるボディの形状、寸法についての詳細は、「メッシュタブ」の[空気領域自動作成]を参照下さい。


これで解析条件の設定ができました。
